1.   Im Stromlosen Zustand prüfen, ob der Zeiger auf „ o „ der V, A – Skala zeigt. Ist dies nicht der Fall, Zeiger mit der Korrekturschraube in die Nullstellung bringen.

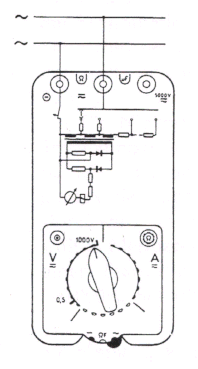

2.   Umschalter nach Bedarf auf Gleichstrom ( - ) , Wechselstom ( ~ ) oder für Widerstands und Kapazitätsmessungen in die Mitte ( Ω, F ) stellen.

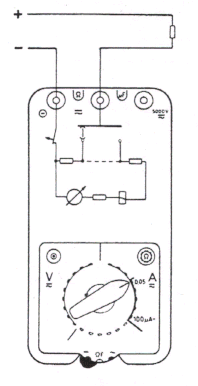

3.   Messbereich Wähler auf den gewünschten Messbereich stellen. Bei Strom oder            Spannungsmessungen mit dem höchsten Bereich beginnen und auf günstigen, kleineren Bereich weiterschalten. Der Messkreis wird hierbei nicht unterbrochen.                                                                        4.  Vor dem Anschalten ist der Schutzschalterdruckknopf, falls er sich in der „ Aus „ –  Stellung befinden sollte, in die „ Ein „ – Stellung zu drücken.                                                                                            5.   Die Wahl der Anschluss klemmen und Steckbuchsen ist

6.   schematisch auf der Bodenplatte erläutert. Eine ausführliche Anleitung für den Anschluss des Instrumentes und die Bedienung des Ohm – Knopfes geben die folgenden Abschnitte.

Beim Elavi 4 ist ein empfindlicher Schutzschalter eingebaut, dessen Relais, in Serie zum Messwerk geschaltet, bei Überlastung einen Kontakt öffnet und den Messstromkreis unterbricht

Der Relaisanker „ A „ , der mit einer Kontaktfeder „ S „ verbunden ist, wird durch einen permanentmagnetischen Fluss am Relaisjoch „ R „ gehalten. Bei ausreichender Erregung der Relaiswicklung kommt das Joch in Sättigung und schwächt infolge der Erhöhung des magnetischen Widerstandes den Haltefluss des Permanentmagnetes „ NS „ , so dass der Anker durch die Kraft „ P „ zum Abfallen gebracht und der Schutzschalterkontakt geöffnet wird.

Die gesamte Schaltzeit vom Eintritt der Überlastung bis zur Unterbrechung des Messstromkreises beträgt 0,005 bis 0,01 Sekunde. Das Relais spricht sowohl mit Gleichstrom als auch mit Wechselstromerregung an. Der Ansprechstrom ist etwa 10 bis 20 mal so groß wie der Messwerkstrom für Endausschlag. Der Schutz wird demnach bei einem Messwert, der in der Regel dem 10 bis 20 Betrag des eingestellten Messbereiches entspricht, bei folgenden Überlastungen wirksam:

Überlastung bei Gleichstrommessungen ( Umschalter auf „ – „ ) unabhängig von der Polarität und bei Wechselstrommessungen ( Umschalter auf „ ~ „ ).

Überlastung bei Wechselstrom , wenn der Umschalter irrtümlich auf „ – „ steht, und bei plötzlicher sehr hoher Überlastung mit Gleichstrom, wenn der Umschalter auf „ ~ „ steht.

Überlastung mit Gleich- oder Wechselstrom, wenn der Umschalter in der Mittelstellung „ Ω - F „ steht.

Techn. Daten aus Originalbeschreibung von 1961

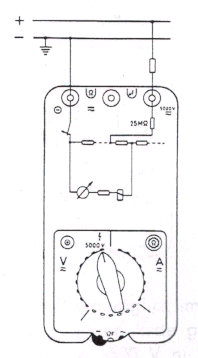

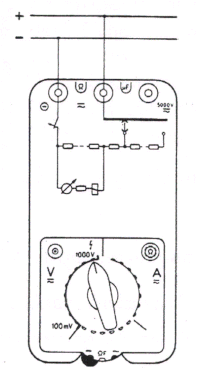

Spannungsmessung bei Gleichstrom, mit getrenntem Hochspannungs - Messkopf.

Messbereich 25 kV - mit Messkopf 25 kV ( 625 M Ohm ).

0,5 Volt - Bereich wählen und Messkopf anschließen. Schutzerdung beachten !!!!!

Aus Sicherheitsgründen ist bei Spannungsmessungen über 1500 Volt folgendes zu beachten:

Eine der beiden verwendeten Spannungsklemmen, bei Benützung des Messkopfes auch dessen Schutzleitung, direkt an Erdpotential legen. Ist dies nicht möglich, müssen andere Sicherheitsvorkehrungen getroffen werden.

Instrument unter Spannung nicht berühren.

Ablesung erfolgt auf der V / A - Skala.

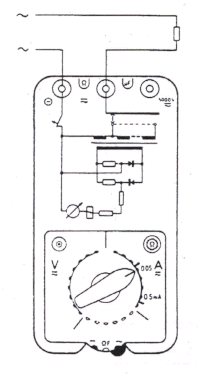

Messbereicherweiterung mit Durchsteckwandler Til 05.

Der Anschluß der Sekundärwicklung erfolgt an den beiden  „ –  ~ „ Klemmen.

Die Leitung ( Kabel ) für den Messstrom ( Primärstrom ) ist, je nach dem gewünschten Messbereich ein oder mehrmals in gleicher Richtung durch das Wandlerloch hindurchzuführen.

Die Messbereichwahl  erfolgt durch Einstellen folgender Strombereiche:

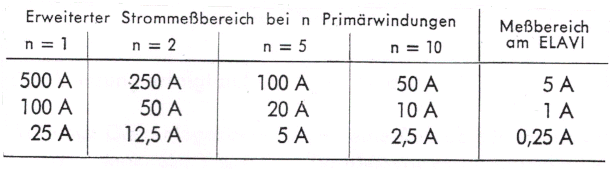

siehe unten Bild 12 a.

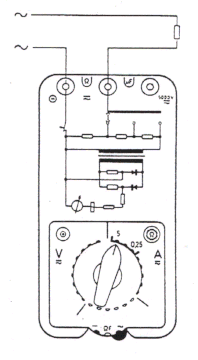

Messbereichserweiterung mit Zangenstrommesser Modell ID 300 oder ID 600.

Das Übersetzungsverhältnis bei einer Primärwindung ist 10 000 / 1.

Der Anschluss erfolgt durch Verbinden der beiden Steckbuchsen an der Anlegezange mit den Klemmen  „ –  ~ „ am Elavi.

Die Messbereichwahl erfolgt durch Einstellen folgender Messbereiche:

Zangenbereich                                      Messbereich am Elavi

500 A                                                       0,05 A

100                                                           0,01 A

25 A                                                          2,5 mA

Techn. Daten aus Originalbeschreibung von 1961

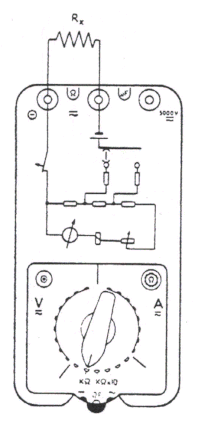

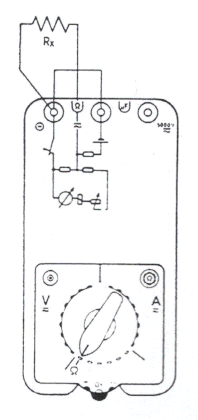

Widerstandsmessung mit eingebauter Batterie:

Justierung vor der Messung.

Messbereiche Ω, kΩ, kΩ x 10 mit eingebauter Batterie.

1.  Etwaige Null - punktabweichung mit Nullstellungsschraube korrigieren.

2.  Schwarze Anschlußklemmen kurzschließen.

3.  Umschalter in Stellung " Ω ( F ) " bringen und gewünschten Messbereich wählen.

4.  Den Zeiger mit dem Ω - Knopf auf Endausschlag ( 0 der  kΩ , MΩ , µF - Skala ) einregeln.

 Widerstandsmessung mit Fremdspannung:

Justierung vor der Messung.

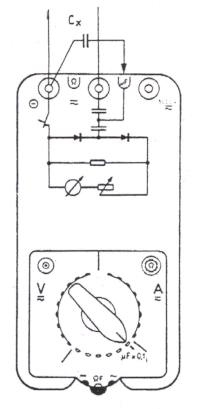

Messbereiche MΩ -, MΩ ~ pF x 100, µF x 0,1 mit Fremdspannung.

MΩ - : 100 bis 130 Volt ─

MΩ ~ pF : 100 bis 240 Volt ~

1.  Etwaige Null - punktabweichung mit Nullstellungsschraube korrigieren.

2.  Schwarze Anschlußklemmen kurzschließen.

3.  Schwarze Anschlußklemmen entsprechend dem gewählten Messbereich an           Gleich  . oder Wechselspannung anschließen. Bei Kapazitätsmessungen gilt           der Messspannungsbereich nur für Frequenzen von 45 bis 65 Hz.                             Die Anzeigegenauigkeit ist von der Frequenz unabhängig.

4. Den Zeiger mit dem Ω - Knopf auf Endausschlag ( 0 der  kΩ , MΩ , µF -                                                                        Skala ) einregeln.
