Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

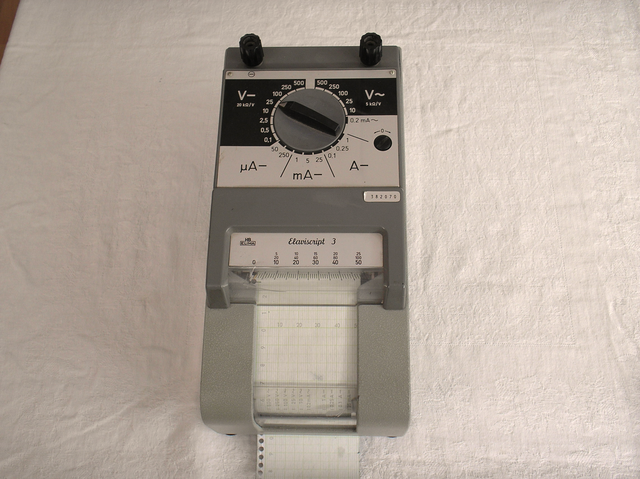

Hartmann & Braun Frankfurt a/M Bild 556
Herstellungsjahr: 1965
Bezeichnung: Multimeter u. Registrierer / Papier Typ. Elaviscript 3 Batteriebetreib.
Baugleich mit Multiscript 3 von CP / Goerz - Wien - Österreich.
Beschreibung: Die schreibende Vielfach – Messinstrumente von Goerz oder Hartmann & Braun, Gossen und Metrawatt sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Die Registrierung arbeitet ohne Tinte und daher wartungsfrei. Der Zeiger der sich frei
auf den Messwert einstellen kann, wird durch eine motorbetätigte Mechanik gegen
das Registrierpapier gedrückt. Dieses ist ein grifffestes Kohlepapier mit einer hellen,
dünnen Schutzschicht, die durch den Zeigerdruck entfernt wird, so dass ein schwarzer
Punkt bleibt. Das Diagramm besteht aus einer Folge eng beieinanderliegender Punkte,
die sich zu einer Linie ergänzen.
Das Multiscript 3 b.z.w. Elaviscript 3 mit 22 Messbereichen und einem hohen
Innenwiderstand von 20 kΩ / Volt bei Gleichspannung und 5 kΩ Volt Wechselspannung, ferner mit kleinen Gleichstrombereichen und großem Frequenzbereich ist Insbesondere den Erfordernissen der Nachrichtentechnik und Elektronik angepasst.
Auszug aus der Beschreibung von Hartmann & Braun.
Auch bei diesem Gerät war die Verschlußplatte vom Batteriefach gebrochen und wurde Ersetzt.
Im Bild 1 gezeigt, Verschlußplatte mit leerem Batteriefach u. Bild 2 mit eingesteckter Batterie ( Duplex 2 R 10 - 3,0 V. ), Bild 3 zeigt nur ein Schema u. Bild 4 das Original und das schwarze ein 3 D - Druck als Ersatzteil.
Hartmann & Braun Frankfurt a/M Bild 556-1
Herstellungsjahr: 1965
Bezeichnung: Multimeter u. Registrierer / Papier Typ. Elaviscript 3 Batteriebetrieb.
Baugleich mit Multiscript 3 von CP / Goerz - Wien - Österreich.
Beschreibung: Die schreibende Vielfach – Messinstrumente von Goerz oder Hartmann & Braun, Gossen und Metrawatt sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Technische Daten:
22 Messbereiche für Schwachstrom - Technik und Elektronik angepasst.
Messwerk: Drehspulmesswerk mit Spannbandlagerung
Messbereich Gleichspannung: 0 – 100 / 500 m Volt.
2,5 / 10 / 25 / 100 / 250 / 500 Volt.
Messbereich Gleichstrom: 0 – 50 / 250 μA.
1 / 5 / 25 / 100 / 250 / 1000 mAmp.
Messbereich Wechselspannung: 0 – 10 / 25 / 100 / 250 / 500 Volt.
Messbereich Wechselstrom: 0 - 200 μAmp.
Messbereichs Erweiterung:
bei Gleichstrom Nebenwiderstand Klasse 0,5 % - 100 m Volt.
20 – 10 – 5 / 25 / 50 / 100 Ampere
bei Wechselstrom nicht vorgesehen.
Innenwiderstand Ri : bei Gleichstrom 20 000 Ω / Volt.
bei Wechselstrom 5 000 Ω / Volt.
Genauigkeit: Anzeige – Genauigkeit 1,5 % Klasse.
Registrier – Genauigkeit 2,5 % Klasse
bei Wechsel u. Gleichstrom: kein zusätzlicher Fehler von 15 bis 10 000 Herz
≤ 2,5 % vom Skalenendwert bei 10 000 … 20 000 Herz.
Prüfspannung: 2.000 Volt
Diese Messbereiche und Wertangaben gelten analog für das Modell Multiscript 3 von CP Goerz – Wien – Österreich.
Hartmann & Braun Frankfurt a/M Bild 556-2
Herstellungsjahr: 1965
Bezeichnung: Multimeter u. Registrierer / Papier Typ. Elaviscript 3 Batteriebetrieb.
Baugleich mit Multiscript 3 von CP / Goerz - Wien - Österreich.
Beschreibung: Die schreibende Vielfach – Messinstrumente von Goerz oder Hartmann & Braun, Gossen und Metrawatt sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Bild 5 zeigt den Schaltplan vom Elaviscript 3
