Messgerät - Elektrotechnik - Bild 751
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 751
Herstellungsjahr: 1981
Bezeichnung: Erd – Widerstandsmessgerät Modell Elohmi „ T „
Beschreibung: Arbeitsweise:
Das Elohmi T arbeitet nach dem Kompensationsverfahren. Es wird die Differenz aus dem Spannungsabfall am Messobjekt und einem intern erzeugten Vergleichswert gebildet und am Fensterdiskriminator angezeigt. Bei Nullabgleich
( grüne Lampe ) kann der Messwert abgelesen werden.
Aufbau:
Das Elohmi T besitzt selbstsperrende Anschlußklemmen für Bananenstecker oder blanke Drähte. Beim Anklemmen oder abnehmen der Messleitungen ist die jeweils zugehörige Klemmtaste zu drücken. Bei verschiedenen Messungen sind die jeweiligen Kurzschlußschalter durch Tastendruck zu schließen oder zu öffnen.
Anschlußelemente:
Beim Anschließen oder Abnehmen der Messleitungen sind die Klemmen durch Drücken der Klemmtasten zu entriegeln.
Technische Beschreibung und Details aus Original Unterlagen Hartmann & Braun von 1981
Hartmann & Braun Frankfurt a/M Bild 751-1
Herstellungsjahr: 1981
Bezeichnung: Erd – Widerstandsmessgerät Modell Elohmi „ T „
Prinzipschaltplan:
Bedienelemente:
Erklärung siehe unten.
Technische Beschreibung und Details aus Original Unterlagen Hartmann & Braun von 1981
Hartmann & Braun Frankfurt a/M Bild 751-2
Herstellungsjahr: 1981
Bezeichnung: Erd – Widerstandsmessgerät Modell Elohmi „ T „
Bild 4:
Vor jeder Messung ist der eingebaute Akkumulator auf seinen Ladezustand zu kontrollieren.
Näheres bitte aus der Beschreibung entnehmen.....
Bild 5:
Normale Erdungsmessung.
Hinweis:
Der Zuleitungswiderstand Rl vom Erder zur Klemme E wird bei diesem Verfahren mitgemessen. Bei kleinen Erdungswiderständen oder verhältnismäßigen hohen Zuleitungswiderständen empfiehlt sich die Messung nach Bild 6.
Bild 6:
Erdungsmessung bei kleinen Erdungswiderständen und nicht vernachlässigbaren Zuleitungswiderständen vom Erder zur Klemme E ( Vierleitermessung ).
Bild 7:
Einfache geophysikalische Messungen; Bestimmung des spezifischen Erdwiderstandes.
Bild 8:
Widerstandsmessungen ( Rx )
Zweileiterschaltung, wenn die Zuleitungswiderstände vernachlässigt werden können.
Bild 9:
Widerstandsmessung ( Rx ).
Vierleiterschaltung, wenn die Zuleitungswiderstände nicht vernachlässigbar sind. Als Messergebnis erhält man den reinen Widerstandswert des Messobjektes ( Rx ).
Technische Beschreibung und Details aus Original Unterlagen Hartmann & Braun von 1981
Hartmann & Braun Frankfurt a/M Bild 751-3
Herstellungsjahr: 1981
Bezeichnung: Erd – Widerstandsmessgerät Modell Elohmi „ T „

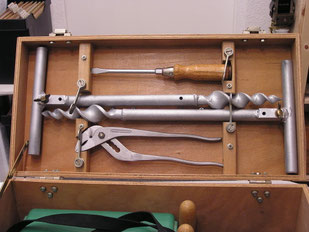

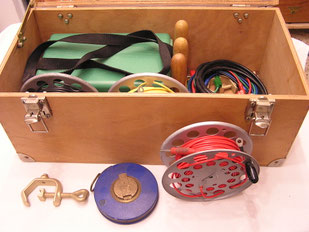

Im Bild 10 und 11 ist der Transportkoffer mit sämtlichem Zubehöhr wie Erdspieße, Kabelrollen mit 25 meter 1,5 qmm Kupferquerschnitt, Messingklemmen sowie Schraubendreher und Zange zu sehen.
Technische Beschreibung und Details aus Original Unterlagen Hartmann & Braun von 1981
Hartmann & Braun Frankfurt a/M Bild 751-4
Herstellungsjahr: 1981
Bezeichnung: Erd – Widerstandsmessgerät Modell Elohmi „ T „
Transportkoffer von Fa. OBO - Bettermann, Hersteller von Elektroinstallationsmaterial.
