Messgerät - Elektrotechnik - Bild - 659
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 659
Herstellungsjahr: ca. 1979
Bezeichnung: Multimeter Modell Elavi 8
Beschreibung: Ein kleines Universales Messgerät für den Mobilen Elektro – Service.
Technische Daten:
Messwerk: Drehspul Messwerk mit eingbautem Messgleichrichter
Messarten: Gleichstrom / Gleichspannung
„ Wechselspannung
„ Widerstand x 1 – 10 – 100 Ohm
„ Kapazitäten mit Hilfe von Externer Wechselspannung.
Betriebslage: waagerecht
Prüfspannung: 3 000 Volt
Messgenauigkeit: kleiner 2,5 %
Techn. Daten und Details sind vom Gerät selbst entnommen.
Messbereiche:
Gleichspannung: 0,3 – 1 – 3 – 10 – 30 – 100 – 300 – 1000 Volt
Wechselspannung: 10 – 30 – 100 – 300 – 1000 Volt
Gleichstrom: 0,3 – 1 – 3 – 10 – 30 – 100 – 300 – 1000 m Ampere
Widerstand: 1 k Ω - x 1 – x 10 – x 100 Ohm

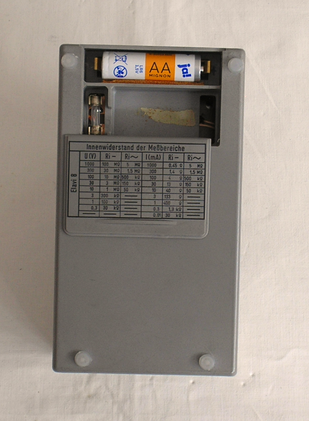

Hartmann & Braun Frankfurt a/M Bild 659-1
Herstellungsjahr: ca. 1979
Bezeichnung: Multimeter Modell Elavi 8
Beschreibung: Ein kleines Universales Messgerät für den Mobilen Elektro - Service.

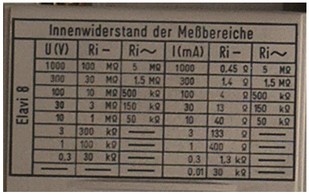

Das Messgerät weist einen hohen Innenwiderstand bei Messungen der Gleichspannung von 100 k Ohm / Volt auf und bei Wechselspannung noch einen Innenwiderstand von 5 k Ohm / Volt auf.
Als Stromversorgung der Widerstands Messbereiche ist eine Batterie vom Typ. LR 6 – 1,5 Volt vorhanden.
Techn. Daten und Details sind vom Gerät selbst entnommen
