Messgerät - Elektrotechnik - Bild - 106
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 106
Herstellungsjahr: 1950
Bezeichnung: Zangenamperemeter ID 300.
Beschreibung: Mit dem Zangenstrommesser können Ströme von
mehreren 100 Ampere in dem kleinen eingebauten
Messinstrument angezeigt werden.
Messgenauigkeit: Betriebsmessgerät mit 2,5 % bei vollausschlag.
Mit den gebräuchlichen Vielfachinstrumenten ist wie bekannt die Spannungsmessung eine ganz einfache Sache. Unabhängig von der Größe der Spanung genügen dünne Litzen, durch die nur einige Milliampere fließen, um die zu Messende Spannung dem Instrument zuzuführen.
Demgegenüber macht die Strommessung, obwohl theoretisch ebenso einfach, bei der praktischen Ausführung größere Schwierigkeiten oder ist mindestens wesentlich umständlicher.
Man weiß, daß der Stromkreis, in dem gemessen werden soll, in jedem Fall aufgetrennt werden muß. Dadurch entstehen Betriebsunterbrechungen, überdies muß der Strom in seiner ganzen Größe durch das instrument fließen, so daß die Drähte u.U.erheblichen Querschnitt haben. Das ist mit behelfsmäßigen Leitungen und anschlüssen oft nicht zu arbeiten. Diese Schwierigkeiten werden durch den Zangenstrommesser vollkommen beseitigt. Bei ihm sind, ob es sich nun um ganz große oder kleinere Ströme handelt, die gemessen werden sollen, überhaupt keine Zuleitungen zum Instrument nötig, und es erübrigt sich auch, den Stromkreis aufzutrennen.
Wird nämlich das Instrument an der handgriffartigen Verlängerung umfasst, so öffnet sich durch einen Druck mit der Hand auf die seitliche angeordnete Taste die isolierte Stromzange, sodass der Leiter , in dem der Strom zu messen ist, umfasst werden kann. Durch einen Federmechanismus schließt sich das Maul der Zange von selbst. An dem eingebauten Anzeigeinstrument wird dann der Strom angezeigt, der in dem mit der Zange umfasste Leiter fließt. Ob es sich dabei um eine blanke Metallschiene, einem isolierten Draht oder gar einem metallbewehrten Leiter handelt, spielt für die Messung keine Rolle. Die verschiedenen Messbereiche können durch einen Hebelschalter mit dem Daumen gewählt werden.
Mit den seitlich angebrachten Buchsen links konnte man Spannungen direkt bis 600 Volt Messen in zwei Bereichen. Die beiden Buchsen rechts waren zur Messung über Wandler vorgesehen. (Dietze - Zangenstrom Wandler Amperemeter) wird noch dargestellt. Es erlaubte eine Strommessung in Höhe von über 3000 Ampere.
Auszug Technische Beschreibung und Details aus Unterlagen Fa. Hartmann & Braun von 1950.
Hartmann & Braun Frankfurt a/M Bild 106-1
Herstellungsjahr: 1950
Bezeichnung: Zangenamperemeter ID 300.
Auszug Technische Beschreibung und Details aus Unterlagen Fa. Hartmann & Braun von 1950.
Hartmann & Braun Frankfurt a/M Bild 106-2
Herstellungsjahr: 1950
Bezeichnung: Zangenamperemeter ID 300.
An dem zentralen Punkt der Stromversorgung kann z. b. die Messung durchgeführt werden.
Die vollkommen isolierte Zange liegt bequem in der rechten Hand, die allein zum Messen nötig ist. Mid dem Daumen wird an dem Hebelschalter zunächst der größte Strombereich ( 300 ) Amp. eingestellt. Auf Druck mit dem Finger öffnet sich die Stromzange, so dass die Schiene oder das Kabel umfasst werden kann. Für ein einwandfreies Schließen sorgt der Federmechanismus. An dem eingebauten Messinstrument wird jetzt der Strom abgelesen oder, wenn nötig, auf einen kleineren Strombereich umgeschaltet.
Übrigens decken sich die beiden Skalen am Instrument vollkommen. Sie dienen zum einfachen Ablesen bei den verschiedenen Messbereichen.
Auszug Technische Beschreibung und Details aus Unterlagen Fa. Hartmann & Braun von 1950.
Glühlampe mit 40 Watt Leistung bei 220 Volt = Strom von 0,2 Ampere.

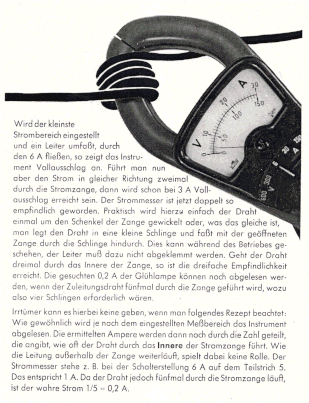

Der Strom einer Glühlampe beträgt bei 40 Watt nur etwa 0,2 Amp. Der kleinste Messbereich unseres Zangenstrommessers ist 6 Amp. Endausschlag. Kann trotzdem der Strom der Glühbirne gemessen werden ?
Allerdings nicht unmittelbar mit dem 6 Amp. – Bereich, der hierfür noch zu groß ist.
Die Empfindlichkeit des Zangenstrommessers kann darüber hinaus durch einen Kunstgriff gesteigert werden.
Auszug Technische Beschreibung und Details aus Unterlagen Fa. Hartmann & Braun von 1950.
Hartmann & Braun Frankfurt a/M Bild 106-3
Herstellungsjahr: 1950
Bezeichnung: Zangenamperemeter ID 300.
Auszug Technische Beschreibung und Details aus Unterlagen Fa. Hartmann & Braun von 1950.
Hartmann & Braun Frankfurt a/M Bild 106-4
Herstellungsjahr: 1950
Bezeichnung: Zangenamperemeter ID 300.
Auszug Technische Beschreibung und Details aus Unterlagen Fa. Hartmann & Braun von 1950.
Hartmann & Braun Frankfurt a/M Bild 106-5
Herstellungsjahr: 1950
Bezeichnung: Zangenamperemeter ID 300.
Viele Aufgaben und nur ein Messgerät
Die Technik soll dem Menschen helfen. Die Aufgaben wachsen, die in der Praxis dem Elektrotechniker gestellt werden. Wächst auch die Anzahl der erforderlichen Messgeräte ?, Nein, denn moderne Messinstrumente müssen vielseitig sein. Der Zangenstrommesser ist ein Vielfach – Messinstrument, das solchen Anforderungen angepasst ist. Dass trotz seiner Vielseitigkeit auch einem schmalen Geldbeutel Rechnung trägt, ist sicher ein weiterer Vorzug.
Auszug Technische Beschreibung und Details aus Unterlagen Fa. Hartmann & Braun von 1950.
