Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 662
Herstellungsjahr: ca. 1974
Bezeichnung: Umbau von einem Messgerät zum Leistungsmesser AC – bis 1500
Watt.
Beschreibung: Umbau eines Leistungsmesser Klasse 0,2 % 5 Amp. /30 Volt AC / DC
auf 1500 Watt AC - unterteilt in 4 Messbereiche.
Messbereich x 1 = 150 Watt
Messbereich x 3 = 450 Watt
Messbereich x 4 = 600 Watt
Messbereich x 10 = 1500 Watt
Technische Daten:
Liegend geeicht
Eisengeschlossenes Elektrodynamisches -Messwerk
Klasse 0,2 %
Prüfspannung 2 000 Volt
Technische Daten und Details sind vom Gerät selbst entnommen.

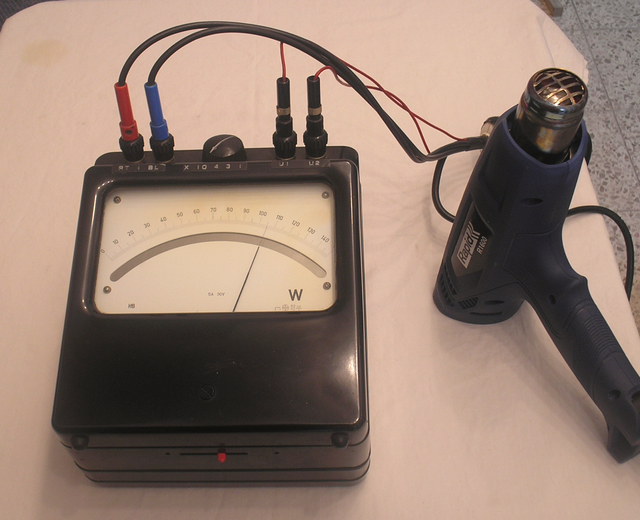

Im Bild 2 ist das Messgerät belastet mit einer Heißluftpistole von 1000 Watt und Lüftermotor. Angezeigt wird eine Leistung von 1050 Watt.
Im Bild 1 ist das selbstgefertigte Anschlusskabel für den Strompfad und Spannungspfad zu sehen.
Die Eichung erfolgte bei 220 Volt – 50 Hz.
Ein vorhandenes Messgerät wurde durch H. Otto in der Ausbildungszeit bei Hartmann & Braun Frankfurt a/M. von 1972 bis 75 umgebaut zu einem Leistungsmesser bis 1500 Watt AC
siehe Zeugnis..........
Das Zeugnis wurde freundlicherweise zur Verfügung gestellt.
Technische Daten und Details sind vom Gerät selbst entnommen.
