Messgerät - Elektrotechnik - Bild 758
Metrawatt Nürnberg - Bayern
Metrawatt – AG – Nürnberg Bild 758
Herstellungsjahr: 1974
Bezeichnung: Multimeter Modell – Metravo 4
Beschreibung: Das Metravo 4 ist ein Vielfachmessgerät, das vor allem den Anforderungen der Starkstromtechnik angepasst ist.
Es kann im gesamten Bereich der Elektrotechnik eingesetzt werden.
Dieses Gerät zeichnet sich durch eine lückenlose Bereichstufung und einen konkurrenzlosen Schutz gegen Fehlbedienung aus.
Mehrere gut aufeinander abgestimmte Schutzeinrichtungen schützen das Gerät gegen Beschädigung durch falsche Handhabung und Überlastung:
Relais mit Schwellwertverstärker
Schmelzsicherungen und Leistungsschutzdioden
Überspannungsableiter und Messwerk – Schutzdioden.
Seine robuste Konstruktion gewährleistet in Verbindung mit der Gummischutzhülle auch weitgehenden Schutz bei rauher mechanischer Beanspruchung.
Die linear geteilte V / A – Skala gilt für alle Strom und Spannungsbereiche bei Gleich und Wechselspannung. Für Widerstandsmessung ist eine gesonderte Skalenteilung vorhanden.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 1974
Messhinweise:
Das Metravo 4 in waagrechter Lage bringen.
In stromlosen Zustand des Gerätes „ Nullstellung „ des Zeigers prüfen und nötigenfalls mittels Stellschraube ( 5 ) korrigieren.
Einstellen des Stromartenschalters auf :
~ Wechselstrom und Wechselspannung
+ für Gleichstrom und Gleichspannung
– zur Umpolung für Gleichstrom und Gleichspannung wobei der – Pol an
der + Buchse liegt
Ω für Widerstandsmessungen
für Kontrolle der Schutzschalterbatterie
Der Stromartenschalter ( 2 ) kann während der Messung zwischen
„ + , ̶ und ~ „ umgeschaltet werden. Messbereichschalter ( 1 ) auf den benötigten Bereich stellen. Bei Strom und Spannungsmessungen stets im höchsten Bereich beginnen und auf niedrigere Bereiche weiterschalten bis der optimale Ausschlag erreicht ist. Der Messkreis wird hierbei nicht unterbrochen.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 1974
Metrawatt – AG – Nürnberg Bild 758-1
Herstellungsjahr: 1974
Bezeichnung: Multimeter Modell – Metravo 4
Beschreibung: Das Metravo 4 ist ein Vielfachmessgerät, das vor allem den Anforderungen der Starkstromtechnik angepasst ist.

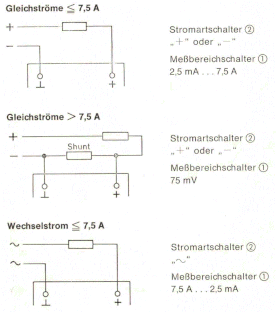

Strommessung:
Metravo 4 in die Leitung schalten, deren Spannung gegen Erde am geringsten ist; aus Sicherheitsgründen dürfen 1000 Volt nicht überschritten werden. Die Bereiche 2,5 mA bis 7,5 Amp. AD / DC können ohne Unterbrechung umgeschaltet werden. Der Bereich 7,5 Amp. ist mit einer 8 Amp. Schmelzsicherung abgesichert, die bei einem Strom > 12 Amp. auslöst.
Die Bereiche 2,5 mA … 2,5 A - Ω x 1 ; 75 mV bzw. 0,75 mAmp. sind mit einer 4 Amp. Schmelzsicherung abgesichert, die bei einem Strom > 5 Amp. auslöst.
Mit dem Zangenstromwandler können Wechselströme ohne Auftrennen des Stromkreises gemessen werden. Die Max. zulässige Betriebsspannung ist die Nennspannung des Zangenstromwandlers, der zusätzliche Anzeigefehler des Zangenstromwandlers ist zu berücksichtigen.
Sicherungstausch:
Nach dem Ansprechen einer Sicherung ist diese gegen die im Gehäuse befindlichen Ersatzsicherungen auszuwechseln. Hierzu ist die Schlitzschraube am Gehäuseboden aufzudrehen, da die Sicherungen ebenfalls unter der Abdeckung des Batteriefaches untergebracht sind.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 1974
Metrawatt – AG – Nürnberg Bild 758-2
Herstellungsjahr: 1974
Bezeichnung: Multimeter Modell – Metravo 4
Beschreibung: Das Metravo 4 ist ein Vielfachmessgerät, das vor allem den Anforderungen der Starkstromtechnik angepasst ist.
Spannungsmessung:
Unabhängig von der Größe der Messspannung darf bei direktem Anschluss des Metravo4 aus Sicherheitsgründen die Spannung der einzelnen Zuleitungen gegen Erde 1000 Volt nicht überschreiten.
Die Bereiche 750 mV … 75 Volt AC / DC ; Ω x 100 sind mit einem Relais, das über einen Schwellverstärker angesteuert wird, geschützt. Der Bereich 250 Volt AC / DC ist durch Überdimensionierung bis 750 Volt belastbar. Der Bereich 75 mVolt ─ ist durch Leistungsschutzdioden in Verbindung mit der 4 Amp. Sicherung geschützt. Mit einem Überspannungsableiter werden Spannungsspitzen, die Isolierstrecken im Gerät beschädigen könnten, überbrückt. Durch Schutzdioden antiparallel zum Messwerk wird auch beim Überlastfaktor ein Verbrellen des Messwerkzeigers beim Auslösevorgang vermieden.
Messung von Widerständen von 1 Ω ….. 100 kΩ
Messleitungen kurzschließen, mit Regelpotentiometer ( 4 ) Endausschlag „ O „ Ω
Einstellen, „ R x „ an Messleitungen anschließen.
Lässt sich der Endausschlag nicht mehr einregeln, oder bleibt die Anzeige nach den Einregeln nicht konstant, so ist die Batterie auszuwechseln. Während länger dauernder Widerstandsmessungen ist zwischendurch der Endausschlag nachzuprüfen.
Höhere Widerstandsbereiche lassen sich mit Hilfe einer zusätzlichen Vorspannung und eines Vorwiderstandes herstellen.
Bei Erweiterung des Widerstandesmessbereich „ Ω x 100 „ auf z.b. „ Ω x 1000 „ berechnen sich die zusätzliche Vorspannung „ Uv „ und der vorzuschaltende Widerstand „ Rv „ folgendermaßen:
Uv = 10 · 1,5 V – 1,5 V = 13,5 Volt
Rv = 3 kΩ · 10 ─ 3kΩ = 27 kΩ
Die beiden zu „ R x „ gehenden Leitungen sind vor der Messung kurzzuschließen und mit dem Regelpotiometer auf Endausschlag
„ O Ω „ einzuregeln. R x ist wieder an die Messleitung anzuschließen.
Metrawatt – AG – Nürnberg Bild 758-3
Herstellungsjahr: 1974
Bezeichnung: Multimeter Modell – Metravo 4
Beschreibung: Das Metravo 4 ist ein Vielfachmessgerät, das vor allem den Anforderungen der Starkstromtechnik angepasst ist.
Kenndaten vom Metravo 4.
