Messgerät - Eletrotechnik - Bild 752
Metrawatt Nürnberg - Bayern
Metrawatt – AG – Nürnberg – Bayern Bild 752
Herstellungsjahr: ca. 1948
Bezeichnung: Notgerät – Multimeter nach dem II WK.
Beschreibung: Ein einfaches Messgerät gefertigt aus ehemaligem
Wehrmachtsmaterial für den Wiederaufbau nach dem II WK.
Für den Betrieb des Messgerätes wird eine ½ Batterie Typ. Duplex LR 10 verwendet.
Die Batterie wird durch die Verschiebung der Bodenplatte zugängig.
Mit dem unteren Regler, dem Magnetischen Nebenschluss wird der Messzeiger bei sinkender Batteriespannung ± 10 % die Zeiger - Nullstellung eingeregelt.
Dazu muss die Taste rechts vorne gedrückt werden und solange gedrückt bleiben bis der Messzeiger die Nullstellung erreicht.
Mit der eingebauten 1,5 Volt Batterie können Widerstände bis 50 k Ω gemessen werden. Mit einer Externen Spannung in höhe von 120 Volt Gleichspannung wird die Anzeige mit x 100 Multipliziert. Die eingebaute 1,5 Volt Batterie ist hierfür zu entfernen.
Beschreibung und Details sind vom Gerät selbst gefertigt
Metrawatt – AG – Nürnberg – Bayern Bild 752-1
Herstellungsjahr: ca. 1948
Bezeichnung: Notgerät – Multimeter nach dem II WK.
Beschreibung: Ein einfaches Messgerät gefertigt aus ehemaligem
Wehrmachtsmaterial für den Wiederaufbau nach dem II WK.
Im Bild 1 ist das Messgerät mit 1/2 Batterie Duiplex L R 10 gezeigt.
Im Bild 2 ist das Messgerät mit 1/2 Batterie Duiplex L R 10 im eingebautem Zustand.
Im Bild 3 ist das Messgerät mit der kurzbeschreibung gezeigt.
Beschreibung und Details sind vom Gerät selbst gefertigt.
Metrawatt – AG – Nürnberg – Bayern Bild 752-2
Herstellungsjahr: ca. 1948
Bezeichnung: Notgerät – Multimeter nach dem II WK.
Beschreibung: Ein einfaches Messgerät gefertigt aus ehemaligem
Wehrmachtsmaterial für den Wiederaufbau nach dem II WK.
Bedienungsanleitung:
Zu Leitungsprüfungen und Widerstandsmessungen bis 50 k Ω den Kastenboden seitlich verschieben und
mit 1 Trockenelement ( halbe Stabbatterie Duplex LR 10 ) mit 1,5 Volt einsetzen.
Zur Isolatios und Widerstandsmessungen bis Megohm Trockenelement entfernen und Anodenbatterie 120 Volt an den seitlichen Steckbuchsen anschließen.
Instrument an Spannungsveränderung durch Drehen des Reglknopfes anpassen, sodass bei gedrücktem Druckknopf Zeiger stets auf „ 0 „ausschlägt.

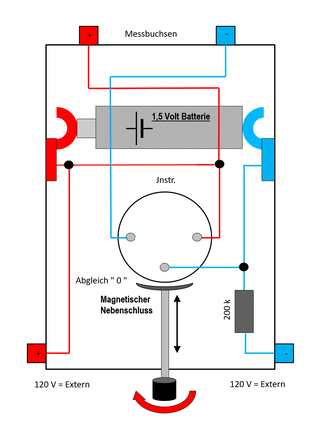

Im Bild 4 ist die Schaltung des Prüfgerätes gezeigt, sie ist selbst gefertigt.
Beschreibung und Details sind vom Gerät selbst gefertigt.
