Messgerät - Elektrotechnik - Bild 757
Metrawatt Nürnberg - Bayern
Metrawatt – AG – Nürnberg Bild 757
Herstellungsjahr: 1988

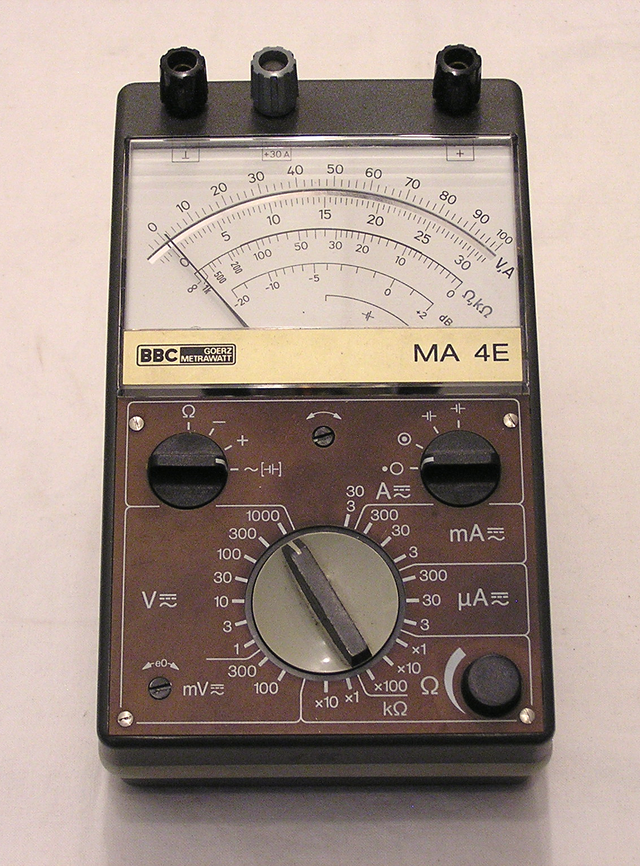

Bezeichnung: Multimeter Modell – Metravo MA 4 E
Beschreibung: Das MA 4 E ist ein elektronisches Vielfachmessgerät, das vor allem für Messaufgaben geeignet ist, bei denen praktisch leistungslos gemessen werden soll. Es ist mit einem integrierten FET – Verstärker ausgerüstet. Er ermöglicht den sehr hohen eingangswiderstand in den Spannungsbereichen von 10 MΩ ꞊ b.z.w. 1 MΩ ~ , und geringen Spannungsbedarf in den Strommessbereichen.
Der bevorzugte Einsatzbereich des MA 4 E ist aufgrund der sehr kleinen erforderlichen Messleistung die Schwachstromtechnik und Elektronik. Mit seinen Spannungsbereich bis 1000 Volt und seinen Strommessbereichen bis 30 Amp. ist es jedoch im gesamten Bereich der Elektronik universell verwendbar.
Das Gerät zeichnet sich besonders durch seinen Schutz gegen Fehlbedienung aus. Mehrere gut aufeinander abgestimmte Schutzeinrichtungen schützen das Gerät gegen Beschädigung durch falsche Bedienung und Überlastung innerhalb der angegebenen Grenzwerte für Überlast.
Schmelzsicherungen in Verbindung mit, zum Teil vorgespannten Leistungsschutzdioden – Überspannungsableiter.
Seine robuste Konstruktion gewährleistet in Verbindung mit der Gummischutzhülle auch weitgehenden Schutz bei rauher mechanischer Beanspruchung.
Die linear geteilte V / A – Skala gilt für alle Strom und Spannungsbereiche bei Gleich und Wechselspannung. Für Widerstandsmessung ist eine gesonderte Skalenteilung vorhanden.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 1988
Messhinweise:

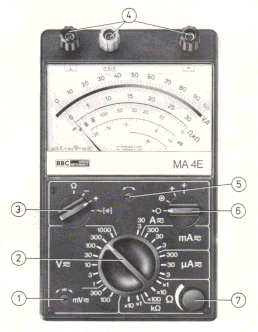

Das MA 4 E in waagrechte Lage bringen. In Stellung „ .O „ des Ein / Ausschalters ( 6 ) mechanische „ Nullstellung „ des Zeigers prüfen und, wenn nötig mit Stellschraube ( 5 ) korrigieren.
Batteriekontrolle:
Stromschalter ( 3 ) in Stellung „ ~ „
"
Zum Überprüfen der zwei 9 V – Batterien für die Spannungsversorgung des Verstärkers besitzt der Ein / Ausschalter ( 6 ) zwei weitere Schalterstellungen. Ein / Ausschalter ( 6 ) nacheinander in die beiden Schalterstellungen
Bringen. Die Batteriespannungsanzeige muss dabe innerhalb des auf der Skala mit bezeichneten Bereiches stehen.
Von einer an den Buchsen anliegende Messgröße wird die Anzeige nicht beeinflusst. Der Messbereichschalter ( 2 ) kann dabei in beliebiger Stellung stehen.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 1988
Metrawatt – AG – Nürnberg Bild 757-1
Herstellungsjahr: 1988
Bezeichnung: Multimeter Modell – Metravo MA 4 E
Elektrische Nullpunktkontrolle.
Ein / Ausschalter in Stellung Ein „ ʘ „ schalten. Messeingang ( Klemmen „ Ʇ „ und ( 4 ) kurzschließen. Stromartenschalter ( 3 ) auf „ ̶ „ oder „ + „ stellen. Stellung des Messbereichschalters ( 2 ) beliebig.
Nullstellung des Zeigers prüfen und, wenn nötig, mit Stellschraube „ e O „ korrigieren.
Messbereichschalter:
Bei Spannungs und Strommessungen ist darauf zu achten, dass der Messbereichschalter ( 2 ) zuerst auf den höchsten Messbereich gestellt wird. Dann ist auf niedrigere Bereiche weiterzuschalten bis der optimale Ausschlag erreicht ist.
Der Messkreis wird beim Umschalten nicht unterbrochen.
Stromartenschalter:
Der Stromartenschalter ( 3 ) kann unabhängig von der anliegenden Messgröße und der Stellung des Messbereichschalters zwischen „ ~ „ , „ + „ und „ ─ „ umgeschaltet werden.
Er ist einzustellen auf:
~ für Wechselspannung und Wechselstrom und
Batteriekontrolle
+ für Gleichspannung und Gleichstrom, wenn die Polarität der Klemmbezeichnung entspricht.
─ für Gleichspannung und Gleichstrom, wenn der Minuspol an den Klemmen „ + „
oder „ 30 Amp. „ und der Pluspol an der Klemme " Ʇ " leigt.
Ω für Widerstandsmessung.
Spannungsmessung:
Unabhängig von der Größe der Messspannung darf bei direktem Anschluss des MA 4 E aus Sicherheitsgründen die Summe aus Messspannung und Spannung gegen Erde 1000 Volt nicht überschreiten.
Die linke Anschlussklemme ( 4 ) mit der Bezeichnung „ Ʇ „ sollte nach Möglichkeit unmittelbar oder an jenem Punkt mit geringstem Potential gegen Erde gelegt werden.
Die Bereiche 100 mV und 300 mV sind dauernd mit 250 Veff und die Bereiche 1 V bis 1000 V dauernd mit 1000 Veff belastbar.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 1988
Gleichspannung bis 1000 V ( direkter Anschluss ).
Stromartschalter ( 3 ) in Stellung „ + „ b.z.w. „ ─ „ , je nach Polarität an den Klemmen.
Messbereichschalter ( 2 ) in Stellung 1000 V ….. 100 mV.
Ablesung auf V / A – Skala
Gleichspannung bis 6 kV mit anklemmbarem Vorwiderstand GE 4157 ( 20 MΩ ).
Stromartschalter ( 3 ) in Stellung „ + „ b.z.w. „ ─ „ , je nach Polarität an den Klemmen.
Messbereichschalter ( 2 ) in Stellung 300 µA
Ablesung auf V / A – Skala 0 … 30 mit Faktor x · 0,2 : 0 … 6 kV.
Gleichspannung bis 30 kV mit Hochspannungsmesskopf GE 4196 ( 1000 MΩ ).
Stromartschalter ( 3 ) in Stellung „ + „ b.z.w. „ ─ „ , je nach Polarität an den Klemmen.
Messbereichschalter ( 2 ) in Stellung 3 µA b.z.w. 30 µA.
Wechselspannung bis 1000 Volt ( direkter Anschluss ).
Stromartschalter ( 3 ) in Stellung „ ~ „
Messbereichschalter ( 2 ) in Stellung 1000 V … 100 mV
Ablesung auf A / V – Skala.
Wechselspannung bis 6 kV mit anklemmbarem Vorwiderstand GE 4157 ( 20 MΩ ).
Stromartschalter ( 3 ) in Stellung „ ~ „
Messbereichschalter ( 2 ) in Stellung 300 µA
Ablesung auf A / V – Skala 0 … 30 mit Faktor x 0,2 … 6 kV.
Vorsicht: Aus Sicherheitsgründen ist bei der Messung von Spannung über 1000 Volt gegen erde folgendes zu beachten:
Das MA 4 E auf isolierte Unterlage legen und Messleitungen so anschließen, dass die „ Ʇ „ Klemme ( 4 ) möglichst direkt an Schutzleiter – ( Erd - ) potential liegt.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 1988
Metrawatt – AG – Nürnberg Bild 757-2
Herstellungsjahr: 1988
Bezeichnung: Multimeter Modell – Metravo MA 4 E
Strommessung:
Das MA 4 E ist immer in die Leitung zu schalten, deren Spannung gegen Erde am geringsten ist. Aus Sicherheitsgründen darf die Spannung gegen -Erde 1000 Volt nicht überschreiten.
Alle Strombereiche von 3 A bis 3 µA können ohne Unterbrechung des Stromkreises umgeschaltet werden. Die Bereiche 3 µA … 300 µA sind mit einer flinken 0,16 A – Schmelzsicherung in Verbindung mit vorgespannten Leistungsdioden gegen Überlastung geschützt.
Die Bereiche 3 mA … 3 A sind mit einer Superflinken 4 Amp. Schmelzsicherung in Verbindung mit Leistungsdioden geschützt.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 198
Gleichströme bis 3 Amp. ( direkter Anschluss ).
Stromartschalter ( 3 ) in Stellung „ + „ , b.z.w. „ ─ „ , je nach Polarität an den Klemmen
Messbereichschalter ( 2 ) in Stellung 3 A …. 3 µ
Ablesung auf der A / V – Skala.
Gleichströme bis 30 Amp. ( direkter Anschluss ).
Für direkte Strommessungen über 3 A und bis 30 A ist eine separate Anschlussklemme vorgesehen.
Stromartschalter ( 3 ) in Stellung „ + „ , b.z.w. , „ ─ „ , je nach Polarität an den Klemmen
Messbereichschalter ( 2 ) in Stellung 30 / 3 Amp.
Ablesung auf der A /V– Skala 0 … 30.
Der Bereich 30 A ist nicht mit Schutzeinrichtungen ausgerüstet. Er ist dauernd bis 36 Ampere überlastbar.
Gleichströme über 30 A mit getrenntem Nebenwiderstand.
Strommessungen über 30 A sind mit Nebenwiderständen, z.b. 100 A / 100 mV oder 300 A / 300 mV möglich
Stromartschalter ( 3 ) in Stellung „ + „ b.z.w. „ ─ „, je nach Polarität der Klemmen
Messbereichschalter ( 2 ) in Stellung 100 mV b.z.w. 300 mV je nach Spannungsabfall am Nebenwiderstand
Ablesung an der V / A – Skala.
Wechselströme bis 3 A ( direkter Anschluss ).
Stromartschalter ( 3 ) in Stellung „ ~ „
Messbereichschalter ( 2 ) in Stellung 3 A … 3 µA
Ablesung auf der A / V – Skala.
Wechselströme bis 30 A ( direkter Anschluss ).
Für direkte Strommessungen über 3 A und bis 30 A ist eine separate Anschlussklemme vorgesehen.
Stromartschalter „ ( 3 ) in Stellung „ ~ „
Messbereichschalter ( 2 ) in Stellung 30 / 3 A
Ablesung auf der A / V – Skala0 … 30
Der Bereich 30 A ist nicht mit Schutzeinrichtungen ausgerüstet. Er ist dauernd bis 36 Ampere überlastbar.
Metrawatt – AG – Nürnberg Bild 757-3
Herstellungsjahr: 1988
Bezeichnung: Multimeter Modell – Metravo MA 4 E
Wechselströme mit Zangen – Stromwandlern.
Mit Zangenstromwandlern können Wechselströme ohne Auftrennen des Betriebsstromkreises gemessen werden.
Sowohl beim Einsatz von Durchsteckstromwandlern als auch bei der Verwendung von Zangenstromwandlern ist die maximale zulässige Betriebsspannung des Stromwandlers zu berücksichtigen.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 198
Stromartschalter ( 3 ) in Stellung „ ~ „
Messbereichschalter ( 2 ) in Stellung …. A b.z.w. mA
Ablesung auf der V / A – Skala unter Berücksichtigung des Übersetzungsverhältnisses des Wandlers.
Widerstandsmessung:
Die Widerstandsmessbereiche Ω x 1 und Ω x 10 sind mit einer Superflinken 4 A – Schmelzsicherung in Verbindung mit Leistungsdioden geschützt.
Die Widerstandsmessbereiche Ω x 100, kΩ x 1 und kΩ x 10 sind mit einer flinken 0,16 A – Schmelzsicherung in Verbindung mit vorgespannten Leistungsdioden gegen Überlastung geschützt.
Stromartschalter ( 3 ) in Stellung „ Ω „
Messbereichschalter ( 2 ) in Stellung kΩ x 10 …. Ω x 1.
An die Klemmen „ Ʇ „ und „ + „
Messleitungen anschließen und kurzschließen.
Mit Regelpotensiometer ( 7 ) Endausschlag O Ω einstellen.
Rx an Messleitung anschließen.
Ablesung auf der Ω - Skala mit Bereichsfaktor multipliziert.
Lässt sich der Endausschlag nicht mehr Einregeln oder bleibt die Anzeige nach dem Einregeln nicht konstant, so ist die Batterie auszutauschen.
Messbereich – Erweiterung:
Höhere Widerstandsbereiche lassen sich mit Hilfe einer zusätzlichen Vorspannung und eines Vorwiderstandes herstellen.
Bei Erweiterung des Widerstandesmessbereich „ Ω x 100 „ auf z.b. „ Ω x 1000 „ berechnen sich die zusätzliche Vorspannung „ Uv „ und der vorzuschaltende Widerstand „ Rv „ folgendermaßen:
Uv = 10 · 1,5 V – 1,5 V = 13,5 Volt. Rv = Ri · 10 ─ Ri = 316 kΩ · 10 ─ 316 kΩ = 2844 kΩ
Stromartschalter ( 3 ) in Stellung „ Ω „
Messbereichschalter ( 2 ) in Stellung „ kΩ x 10 „
Rv und Uv anschließen, dann die beiden zu Rx führenden Leitungen kurzschließen.
Mit Regelpotensiometer ( 7 ) Endausschlag O Ω einstellen.
Ablesung auf der Ω - Skala mit Faktor kΩ x 100.
Beschreibung und Details aus Original Unterlagen von Metrawatt Nürnberg 198
