Messgerät - Elektrotechnik


Metrawatt  Nürnberg - Bayern


Multimeter AC / DC / Ohm von Metrawatt Nürnberg - Modell Unigor 1p - Fertigungsjahr 1970
Zum Vergrößern anklicken - Bild 687

Fa. Metrawatt – AG – Nürnberg                                                                   Bild 687



Herstellungsjahr        1970



Bezeichnung                 Multimeter U / V / Ohm AD / DC - Modell Unigor 1 p



Beschreibung              Das Universelle Vielfach Messgerät Unigor 1 p ist für den Rauen Täglichen                      Einsatz im Außendienst eines Fernmelders oder Servicetechniker.



Überlastungsschutz:



Durch Schutzschalter, welcher bei mehr als 10 - facher Überlastung den Messkreis unterbricht, und durch abschmelz - Feinsicherung ( Nennstrom 6,0 Ampere ) .



Wiedereinschalten des Schutzschalters mittels Druckknopf erst nach Richtigstellung der Schaltung.



Achtung:                               12 mVolt und 30,0 Ampere Bereiche nicht mitgesichert.

Messbereiche:

Gleichspannung:               von 12 m Volt  bis  1200 Volt    mit 1,0 %     Toleranz

Wechselspannung:           von 0,6 Volt     bis  1200 Volt    mit 1,5  %    Tolleranz

Gleichstrom:                       von 0,3 mA      bis  30,0 Amp.   mit 1,0 %     Tolleran

Wechselstrom:                  von 0,3 mA       bis  30,0 Amp.   mit 1,5 %     Tolleranz



Techn. Daten und Beschreibung aus Original Unterlagen von 1970.


Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

Widerstandsmessbereiche: Ω = Messbereich 0,1 bis 100 Ω direkt mit eingebauter 1,5 Volt Zelle. Ausschlag links nach rechts auf unterer Ohm – Skala. Ω x 1 = 10 Ω bis 10 kΩ direkt und Ω x 10 = 100 Ω bis 100 kΩ direkt. Ausschlag von rechts nach links auf oberer Ohm Skala. Mit Hilfe externer Stromversorgung ( 100 bis 130 Volt Gleichspannung kΩ ─ ) Messbereich 10 kΩ bis 10 MΩ. Mit Externer Stromversorgung ( 100 bis 240 Volt Wechselspannung kΩ ~ ) Messbereich 10 kΩ bis 10 MΩ.

Ein Temperatur - Messbereich mit einem Fe. - Konst. Thermoelement bis 220 °C ist auch vorhanden.

Techn. Daten:

Messwerk ist ein Spannbandgelagertes Drehspulinstrument.

Der Innenwiderstand bei Gleichstrom ist 3333,33 Ohm / Volt, bei Wechselstrom 333,33 Ohm / Volt.

Die Prüfspannung beträgt 5 000 Volt.

Frequenzgag:

f< 1,5 % von 25 bis 5 000 Hz

f< 3,0 % bis 10 000 Hz



Fa. Metrawatt – AG – Nürnberg                                                                   Bild 687-1



Herstellungsjahr        1970



Bezeichnung                 Multimeter U / V / Ohm AD / DC - Modell Unigor 1 p

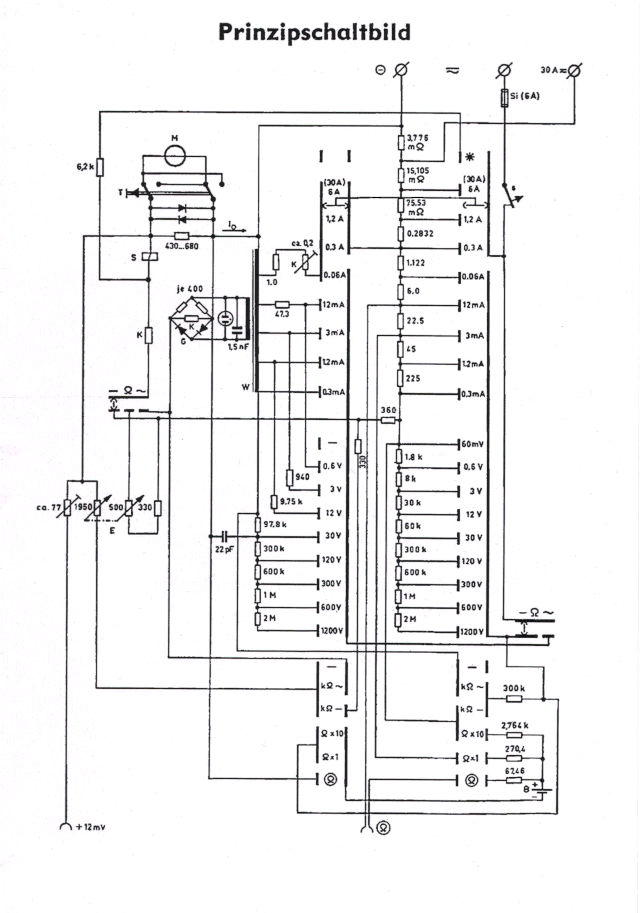

Stromlaufplan Unigor 1p.



Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2
