Messgerät - Elektrotechnik - Bild 776
Simpson Electronic - Illinois - USA
Simpson Electronic – Illinois - USA Bild 776
Herstellungsjahr: ca. 1958
Bezeichnung: Multimeter Modell I – R – U - 262
Beschreibung: Allgemeine Beschreibung:
Das Simpson Modell 262 ist das kompakteste Komplett – Multimeter auf dem Markt. Es hat eine Empfindlichkeit von 20 k/Volt, was als wünschenswerter Wert für die allgemeine Serviceanwendungen anerkannt ist.
Seine Messbereiche eignen sich gut zum Testen und Auffinden von Fehlern in allen Arten von elektrischen und elektronischen Schaltungen.
Die hohe Empfindlichkeit des Messwerkes ( 50 Mikroampere ) kann nur mit einem Messwerk erreicht werden, das auch empfindlich auf physikalische Vibrationen und Stöße reagiert, um eine Beschädigung ihres Modells 262 zu verhindern.
Technische Daten und Details aus Original Beschreibung von 1958 ins Deutsche übersetzt.

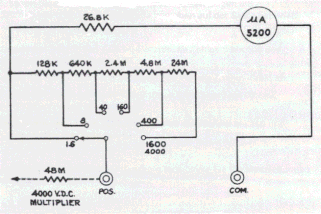

Erweiterung für hohe Gleichspannung:
Die 4000 – Volt - Gleichstrom Sondenverlängerung ( nicht im Bild ) wird auf eine Sondenspitze aufgeschraubt.
Die Sondenverlängerung ist bei dem Messgerät nicht vorhanden, daher habe ich mich entschieden einen vorhandenen Tastkopf für die Messspannung 1600 bis 4000 Volt DC umzugestalten.
Ein vorhandener Tastkopf für 20 kV DC Spannung mit 1000 M Ohm wurde umgebaut auf 48 M Ohm.
Ein vorhandener Tastkopf für 20 kV DC Spannung mit 1000 M Ohm wurde umgebaut auf 48 M Ohm.
Die Anschlusskabel wurden angepasst. Eine separate Krokodilklemme für den Masseanschluss ist nachträglich nachgebaut.
Technische Daten und Details aus Original Beschreibung von 1958 ins Deutsche übersetzt.
