Messgerät - Elektrotechnik - Bild 771
Internationale Hersteller ( U S A ).
Weston Electrical Instrument Corp. Newark New Jersy Bild 771
Herstellungsjahr: 03.04.1937
Bezeichnung: Tragbares Amperemeter Typ. PY – 5 – AC – Wechselstrom.
Beschreibung: Das Messgerät ist ein Dreheisen – Messwerk mit Schaltbarem Shunt
Bei dem Dreheisenmesswerk erzeugt die vom Messstrom durchflossene feste Spule ein Magnetfeld das die beiden Eisenbleche gleichsinnig magnetisiert und dadurch eine Abstoßung der beiden verursacht, was einen Zeigerausschlag bewirkt.
Dreheisenmesswerke sind mechanisch robust, überlastbar und preisgünstig durch ihren einfachen Aufbau.

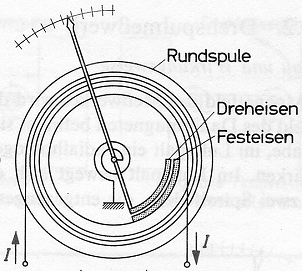

Das Dreheisenmesswerk besteht aus einer Rundspule mit zwei Eisenblechen. Ein Blech ist an der festen Spule (Festeisen) angebracht, das andere (Dreheisen) am beweglichen Zeiger.
Beschreibung und Details aus der Englischen Kurzbeschreibung im Deckel von 1937 entnommen.

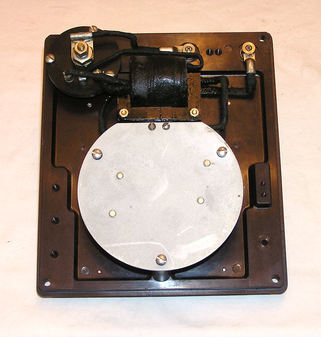

Im Bild 2, der Shunt Transformator mit geschirmtem Messwerk.
Es hat eine Genauigkeit von 0,5 bis 1 % des Skalenendwertes bei Frequenzen zwischen 25 bis 133 Hz. und Temperaturen zwischen 15 und 35 ° Celsius.
Das Element ist gegen externe Wechsel und Gleichstromfelder bis zu 1 Gauß abgeschirmt. Ein Gauß entspricht dem Feld von 8 Zoll ( ca. 20,3 cm. ) zu einem Leiter, der 100 Ampere führt.
Daraus lassen sich weitere Berechnungen ableiten, da die Feldstärke direkt mit dem Strom und umgekehrt mit der Entfernung variiert.
Technische Daten:
Spannungsabfall 200 mVolt.
Stromstärke 10, 20, 50 Ampere AC – über Transformator.
Nicht geeignet für Wechselstromkreise mit Gleichstromkomponenten.
Beschreibung und Details aus der Englischen Kurzbeschreibung im Deckel von 1937 entnommen.
