Messgerät - Elektrotechnik - Bild 737
Heathkit St. Joseph - Michigan USA
Heathkit St. Joseph - Michigan USA Bild737
Herstellungsjahr: ca. 1970
Bezeichnung: Röhrenvoltmeter Modell IM - 28
Beschreibung: Das Röhrenvoltmeter Modell IM – 28, wurde geschaffen, um dem Service – Techniker, dem Ingenieur und dem Kundendienst – Techniker ein Gerät in die Hand zu geben, das genaue positive und negative Gleichspannungs - , Wechselspannungs und Widerstandsmessungen ermöglicht.
Zur Gleichrichtung und Verstärkung werden für alle Messfunktionen Vakuum Röhren verwendet, wodurch hohe Empfindlichkeit und Stabilität im Betrieb gewährleistet werden. Um die höchstmögliche Genauigkeit zu erzielen, kommen als Spannungsteiler bzw. – Vervielfacher nur engtolerierte Messwiderstände zur Verwendung.
Die bei den meisten Röhrenvoltmetern erforderliche verwirrende Vielzahl von Prüfkabeln wird durch die Verwendung eines auf Wechselspannungs ,- Gleichspannungs und Widerstands – Messungen umschaltbaren Universal – Tastkopfes und nur einer Eingangsklinkenbuchse, die sowohl zum Anschluss des Tastkopfes wie auch der Massenverbindung dient, unnötig gemacht.
Beschreibung und Details aus Original Baumappe und Handbuch von Heathkit 1970
Heathkit St. Joseph - Michigan USA Bild737-1
Herstellungsjahr: ca. 1970
Bezeichnung: Röhrenvoltmeter Modell IM - 28
Beschreibung: Das Röhrenvoltmeter Modell IM – 28, wurde geschaffen, um dem Service – Techniker, dem Ingenieur und dem Kundendienst – Techniker ein Gerät in die Hand zu geben, das genaue positive und negative Gleichspannungs - , Wechselspannungs und Widerstandsmessungen ermöglicht.
Wenn der Tastkopf auf Gleichspannungs – Messungen umgeschaltet wird, so wird gleichzeitig auch der eingebaute 1 MΩ - Widerstand zugeschaltet. Durch diesen Trenn – Widerstand ist es möglich, eine getrennte Messung von Gleichspannungen durchzuführen, auch wenn an dem betreffenden Messpunkt hochfrequente Wechselspannungen anliegen.
Das Röhrenvoltmeter hat einen außerordentlich hohen Eingangswiderstand ( 11 MΩ bei Gleichspannung und 1 MΩ, mit 40 pf abgeschlossenen, bei Wechselspannung ). Demzufolge wird ein Schaltkreis, an dem Spannungsmessungen vorgenommen werden, durch das Röhrenvoltmeter nicht wesentlich belastet. Die meisten röhrenlosen Universal – Messinstrumente haben bei den am häufigsten benutzten Messbereichen einen entschiedenen geringeren eingangswiderstand.
Werden mit einem solchen röhrenlosen Instrument Spannungen in hochohmigen Kreisen gemessen, ist die angezeigt Spannung meist erheblich geringer als der tatsächliche Wert. Durch die Verstärkerstufe ermöglicht das Röhrenvoltmeter auch die Messung weit höherer Widerstandswerte, als dies bei einem gewöhnlichen röhrenlosen Messinstrument der Fall ist.
Beschreibung und Details aus Original Baumappe und Handbuch von Heathkit 1970
Heathkit St. Joseph - Michigan USA Bild737-2
Herstellungsjahr: ca. 1970
Bezeichnung: Röhrenvoltmeter Modell IM - 28
Technische Daten:
Gleichspannung: 0 bis 1500 Volt DC mit Hochspannungstastkopf 30 kVolt.
Eingangswiderstand: 11 MΩ ( 1 MΩ im Tastkopf ).

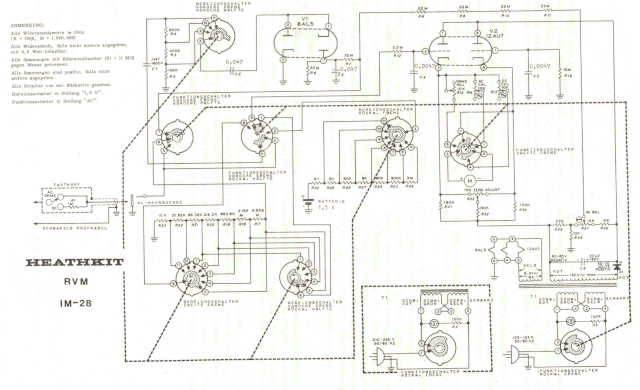

Schaltung: Symmetrische Gegentakt – Brückenschaltung mit Doppeltriode
Genauigkeit: ± 3 % des Skalenvollausschlages
Wechselspannung: 0 bis 1500 V eff bei Skalenvollausschlag
Frequenzbereich: 25 Hz bis 1 Mhz ± 1 dB bei 600 Ω - Quellwiderstand
Schaltung: Einweg - Spannungsverdopplerschaltung mit Doppeldiode 6 AL 5 ( EAA 91 )
Genauigkeit: ± 5 % des Skalenvollausschlages
Eingangswiderstand 1 MΩ mit 40 pf abgeschlossen
Widerstand: Skala mit 10 Ω in Skalenmitte, X 1, x 10, x 100, x 1000,
x 10 kΩ, x 100 kΩ, x 1 MΩ mit eingebauter Batterie
Messinstrument: 200 µA – Drehspulmesswerk

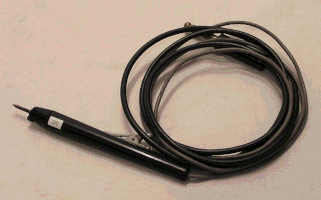

Tastkopf: Universaltastkopf, umschaltbar AC / DC / Ohm
Spannungsteiler: 1 % Messwiderstände
Röhren u. Dioden: 1 x 12 AU 7 ( ECC 82 ) Doppeltriode in Brückenschaltung
1 x 6 AL 5 ( EAA 91 ) Doppeldiode als Wechselspannugs – Gleichrichter 1 x Silizium – Diode als Netzgleichrichter
Batterie: 1,5 Volt Babyzelle
Netzanschluss: 110 / 220 Volt 50 / 60 Hz, 10 Watt
Beschreibung und Details aus Original Baumappe und Handbuch von Heathkit 1970
