Messgerät - Elektrotechnik - Bild 724
Gossen - Erlangen - Bayern
Gossen Erlangen / Bayern Bild 724
Herstellungsjahr: ca. 1944

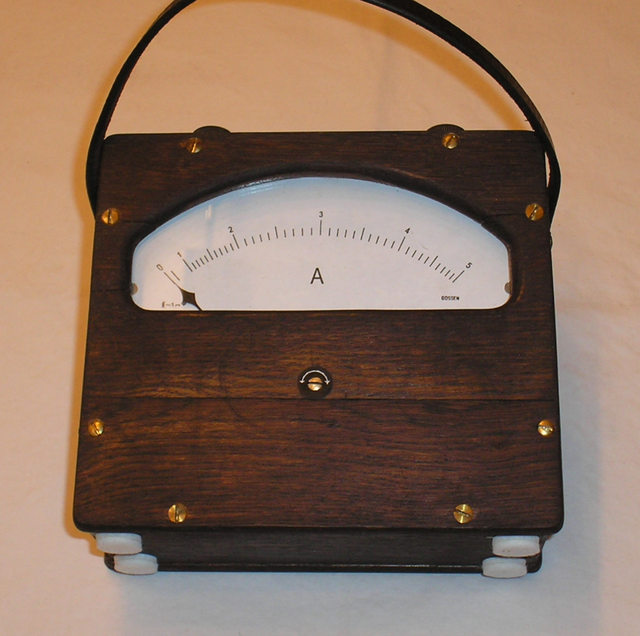

Bezeichnung: Dreheisen – Weicheisen Amperemeter für AC / DC 5 Ampere - 1 %
Genauigkeit.
Beschreibung: Ein Gleich und Wechselstrom Messgerät in einem Nussbaum
Holzgehäuse
Zwei starke Anschlussklemmen für das Strom Messbereich 5,0 Ampere befinden sich auf
An der Frontseite befinden sich für das Messwerk eine Null Punkt Justierschraube.
Das Messwerk ist für Gleichstrom und Wechselstrom zu verwenden.
Das
Dreheisenmesswerk besteht aus einer Rundspule mit zwei Eisenblechen. Ein Blech ist an der festen Spule (Festeisen) angebracht, das andere (Dreheisen) am beweglichen Zeiger.
Bei dem Dreheisenmesswerk erzeugt die vom Messstrom durchflossene feste Spule ein Magnetfeld das die beiden Eisenbleche gleichsinnig magnetisiert
und dadurch eine Abstoßung der beiden verursacht, was einen Zeigerausschlag bewirkt.
Dreheisenmesswerke sind mechanisch robust, überlastbar und preisgünstig durch ihren einfachen Aufbau. Dreheisenmesswerke sind für Gleich - und
Wechselspannungen geeignet.
Technische Daten und Details sind vom Gerät selbst erstellt.
Gossen Erlangen / Bayern Bild 724-1
Herstellungsjahr: ca. 1944
Bezeichnung: Dreheisen – Weicheisen Amperemeter für AC / DC 5 Ampere - 1 %
Genauigkeit.
Beschreibung: Ein Gleich und Wechselstrom Messgerät in einem Nussbaum
Holzgehäuse
Im Bild 1 ist das Grundschema eines Dreheisenmesswerkes abgebildet.
Im Bild 2 und 3 ist das Messgerät zerlegt vor dem Restaurierten zustand in Einzelteilen gezeigt.
Gehäuse sowie Glasscheibe und Skala wurden überholt.
Die Rückholfeder aus Bronze für die Messzeiger " Nullstellung " hatte sich von der Achse des Messzeigers gelößt. Sie konnte wieder mit einem sehr feinen Lötkolben neu Angelötet werden.
Technische Daten:
5,0 Ampere AC / DC – geeicht bei Wechselstrom
2000 V. Prüfspannung
1,0 % Tolleranz
Gebrauchslage liegend / stehend
Beschreibung und Details sind vom Gerät selbst entnommen.
