Messgerät - Elektrotechnik - Bild - 636
Gossen - Erlangen - Bayern
Gossen Erlangen / Bayern Bild 636
Herstellungsjahr: 1972
Bezeichnung: Universal Multimeter AC / DC – Modell UVA - E
Beschreibung: Hier ist ein Vielfachmessgerät, das robust, genau, und empfindlich und weitgehend von den Einflüssen der Umgebung unabhängig ist.
Robust: Spannband – Drehspulmesswerk, daher unempfindlich gegen Stöße
bis 200 g und Vibrationen bis 10 g
Genau: ± 1 % bei Gleichstrom
± 1,5 % bei sinusförmigem Wechselstrom.
Empfindlichkeit: 3,33 k Ω / Volt bei Wechselspannun
25 k Ω / Volt bei Gleichspannung
Unabhängig von Umgebungseinflüssen: Es ist in jeder Lage, horizontal bis vertikal, verwendbar. Infolge seines Kernmagnetmesswerks wird das Instrument von Fremdfeldern oder benachbarten Eisenmassen kaum beeinflusst.
Der Temperatureinfluss ist infolge Verwendung von Metallfilmwiderständen gering.
Zu den Selbstverständlichkeiten eines modernen Gerätes gehören auch bei diesem Instrument:
Spiegelunterlegte Skala mit linearer, gemeinsamer Teilung für Gleich – und Wechselstrom:
Wechselstrommessungen über Stromwandler:
Schutz des Instrumentes durch Sperrmagnetrelais, Schmelzsicherungen und Glimmstrecken.
Die Schalteranordnung ist übersichtlich:
Messbereich Schalter S1 nur für die Strom und Spannungsbereiche, Messartenschalter S2 für Wechselstrom und Gleichstrom beider Polaritäten sowie zur Wahl der Ω und kΩ - Bereiche.
Das Instrument kann in jeder Lage benutzt werden. Zur Verwendung des Instrumentes in schräger Gebrauchslage dienen die verriegelbaren Schrägstellfüße. Die links und rechts angeordneten schwarzen Verriegelungsstücke werden um 90 ° in die entriegelte Stellung gedreht, worauf die Füße nach vorne b.z.w. nach unten bis zum Anschlag verschoben werden. Nach Zurückdrehen der Verriegelungsstücke, die in entsprechende Ausnehmung einrasten, sind die Füße in ihrer Position festgehalten ( siehe Bild 1a ).
Beschreibung und Details aus Original Unterlagen Fa. Gossen von 1972
Gossen Erlangen / Bayern Bild 636-1
Herstellungsjahr: 1972
Bezeichnung: Universal Multimeter AC / DC – Modell UVA - E
Beschreibung: Hier ist ein Vielfachmessgerät, das robust, genau, und empfindlich und weitgehend von den Einflüssen der Umgebung unabhängig ist.

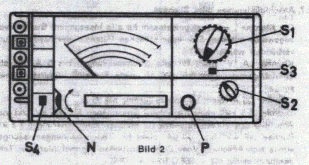

Funktionselemente:
Rändelknopf ( N ) Vorerst Zeiger mittels Rändelknopf auf Skalennullpunkt einstellen. Die Reinigung der Instrumentenkappe soll mit einem angefeuchteten Tuch erfolgen, um anfällige statische Aufladungen bei Verwendung eines trockenen Tuches zu vermeiden.
Aufstellen von zwei oder drei Instrumenten.
Benötigt man für einen Messvorgang mehrere Instrumente, so können bis zu 3 Stück aufeinander gestapelt werden.
Die Schrägstellfüße dienen in diesem Fall zur Verbindung der übereinander gestellten Instrumente. Die an den beiden Seiten unten befindlichen Nasen passen in die Nut der Stellfüße, die entweder nach unten gezogen ( schräge Aufstellung Bild 1b ) oder nach oben gezogen ( vertikale Aufstellung Bild 1c ) und verriegelt werden.
Um ein Kippen der Geräte nach hinten ( bei schräger Aufstellung mehrerer Instrumente ) zu verhindern, ist es zweckmäßig, entweder eine behelfsmäßige Stütze oder als Zubehör erhältliche Stütze zu verwenden.
Messbereichschalter ( S 1 )
Er dient bei Strom und Spannungsmessungen zur Einstellung des Bereiches. Man beginnt im höchsten Bereich und schaltet nach Bedarf auf einen niederen. Bei Umschaltung wird der Messkreis nicht unterbrochen.
Messartschalter ( S 2 )
Er ist bei Wechselstrommessungen auf „ ~ „ , für Gleichstrommessungen auf „ + „ zu stellen. Das Instrument zeigt positiv an, wenn die Polarität der zu messenden Gleichstromgröße den Polaritätsbezeichnungen der Anschlussklemmen entspricht. Die ‚Stellung „ ─ „ dient zur Messung bei umgekehrter Polarität.

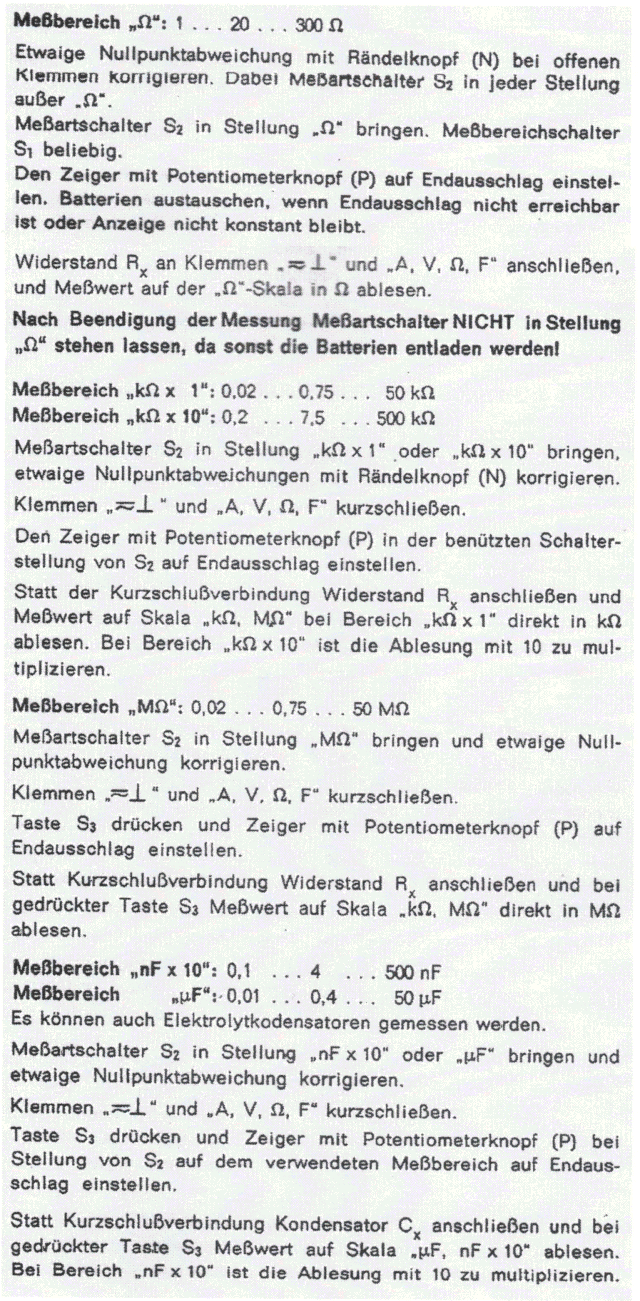

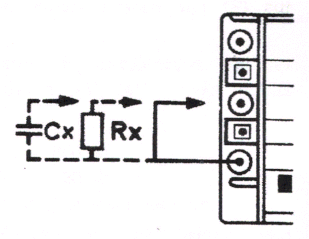

Die Widerstandsmessungen erfolgen in den entsprechenden bezeichneten Stellungen des Messartenschalters. Die Messungen können in jeder beliebigen Stellung des Messbereichschalters erfolgen.
Gossen Erlangen / Bayern Bild 636-2
Herstellungsjahr: 1972
Bezeichnung: Universal Multimeter AC / DC – Modell UVA - E
Beschreibung: Hier ist ein Vielfachmessgerät, das robust, genau, und empfindlich und weitgehend von den Einflüssen der Umgebung unabhängig ist.
Taste ( S 3 )
Sie dient zur Entriegelung des Anschlages zwischen den Stellungen 3 Ampere und
1000 Volt des Messbereichschalters.
Schutzschaltertaste ( S 4 )
Sie muss vor dem Anschließen des Instrumentes hineingedrückt sein.
Potentiometerknopf ( P )
Er dient zum Einstellen des Messstromes ( Skalenendwert ) bei Widerstandsmessungen.
Anschlussklemmen oder Buchsen
Die Klemme „ ─ / ~ / Ʇ „ ist gemeinsam für alle Messungen. Sie soll vorzugsweise mit dem Erd oder erdnahen Potential der Messschaltung verbunden werden.
Klemme „ A, V „ dient für alle Strommessungen bis 3 Ampere, für alle Spannungsmessungen bis 1000 Volt sowie für alle Widerstandsmessungen.
Klemme „ 10 A „ dient für höhere Ströme bis 10 Ampere.
Buchse „ 3kV „ dient für höhere Spannungen bis 3 kV und für den Einsatz eines Hochspannungstastkopfes bis 30 kVolt.
Die Verwendung b.z.w. Anschluss eines Temperaturfühlers wie beim Modell „ UVA – S „ ist hier bei diesem Modell nicht vorgesehen……
Allgemeine Benutzungshinweise:
Bei Strom und Spannungsmessungen Bereichschalter immer zuerst auf den höchsten Bereich einstellen und dann auf einen geeigneten kleineren Messbereich zurückschalten. Zuordnung der Skala zum eingestellten Messbereich beachten. Wenn die Messgröße außerhalb der Messbereichsgrenzen des Instrumentes zu erwarten sind, separate Vor oder Nebenwiderstände b.z.w. Messwandler oder Anlegezangen verwenden.
Nach Beendigung der Messung Messbereichschalter immer auf den Bereich 1000 Volt stellen.
Bei Messungen von Gleichspannungen, die fallweise oder periodisch mit Spannungsspitzen überlagert sind, unbedingt den 3 kV Bereich verwenden, auch wenn der mittlere Gleichspannungswert 1000 V nicht übersteigt.
Solche Spannungsspitzen treten z.B. auch bei Messungen an Transduktoren und bei Gleichstrom durchflossenen Wicklungen mit Eisenkern bei hoher Induktivität auf, wenn der Strom plötzlich unterbrochen wird.
Beschreibung und Details aus Original Unterlagen Fa. Gossen von 1972
Gossen Erlangen / Bayern Bild 636-3
Herstellungsjahr: 1972
Bezeichnung: Universal Multimeter AC / DC – Modell UVA - E
Beschreibung: Hier ist ein Vielfachmessgerät, das robust, genau, und empfindlich und weitgehend von den Einflüssen der Umgebung unabhängig ist.
Schaltplan:
Technische Daten und Details von Radiomuseum. ORG übernommen und z.T. selbst.
Gossen Erlangen / Bayern Bild 636-4
Herstellungsjahr: 1972
Bezeichnung: Universal Multimeter AC / DC – Modell UVA - E
Beschreibung: Hier ist ein Vielfachmessgerät, das robust, genau, und empfindlich und weitgehend von den Einflüssen der Umgebung unabhängig ist.
Technische Daten:
Technische Daten und Details von Radiomuseum. ORG übernommen und z.T. selbst.
Gossen Erlangen / Bayern Bild 636-5
Herstellungsjahr: 1972
Bezeichnung: Universal Multimeter AC / DC – Modell UVA - E
Beschreibung: Hier ist ein Vielfachmessgerät, das robust, genau, und empfindlich und weitgehend von den Einflüssen der Umgebung unabhängig ist.
Technische Daten und Details von Radiomuseum. ORG übernommen und z.T. selbst.
Technische Daten und Details von Radiomuseum. ORG übernommen und z.T. selbst.
Ströme über 10 A mit getrenntem Nebenwiderstand.
Außer den speziell für das Instrument ausgelegten Nebenwiderständen der Klasse 0,5 für 25 / 100 mA und 100 A / 100 mV können auch andere Nebenwiderstände zur Messung höherer Ströme herangezogen werden.
Die Ablesung erfolgt auf der 100 teiligen Skala; bei Verwendung des 25 A -Nebenwiderstandes ist die Ablesung in Skalenteilen duch 4 zu dividieren.
Gleichstrommessung:
Messbereich bis 3 Ampere.
Messbereichschalter: 3 A ... 40 uA
Messartschalter: " + bzw. - "
Ablesung: A / V - Skala
Gleichstrommessung:
Messbereich 10,0 Ampere.
Messbereichschalter: Klemme 10 A.
Messartschalter: " + bzw. - "
Ablesung: A / V - Skala
Je nach Netzspannungsabfall des Nebenwiderstandes gelten folgende Werte:
Gleichstrommessung mit getrenntem Nebenwiderstand.
Gleichspannungsmessung.
Messbereich bis 1000 V.
Messbereichschalter: 1000 ... 100 mV
Messartschalter: " + bzw. - "
Ablesung: A / V - Skala
Gleichspannungsmessung.
Messbereich bis 3 kV.
Messbereichschalter: 3 kV - Buchse
Messartschalter: " + bzw. - "
Ablesung: A / V - Skala
Messbereich 10 kV mit Vorwiderstand.
Aus Sicherheitsgründen ist der Vorwiderstand in die 3 kV - Gewindebuchse einzuschrauben und die Spezialleitung 20 kV zu verwenden.
Messbereichschalter: 3 kV
Messartschalter: " + bzw. - "
Ablesung: A / V - Skala
Wechselstrommessung.
Messbereichschalter: 3 A ... 0,3 mA
Messartschalter: " ~ "
Ablesung: A / V - Skala
Wechselstrommessung.
Messbereichschalter: 10 A ... 0,3 mA
Messartschalter: " ~ "
Ablesung: A / V - Skala
Messbereich 30 kV mit Messkopf.
Messbereichschalter: 30 kV
Messartschalter: " + bzw. - "
Ablesung: A / V - Skala
Schutzleiter des Messkopfes immer mit Schutzerde verbinden !.
Wechselstrommessung über 10 A.
Ströme bis 600 A mit Wandler.
Messbereichschalter: 10 A
Messartschalter: " ~ "
Klemme 10 A verwenden.
Ablesung: A / V - Skala
Wechselstrommessung über 600 A mit Zangenstromwandler.
Es sind Zangenstromwandler mit einer Übersetzungsverhältnis von 1000 : 1 und 10 000 : 1 zu verwenden.

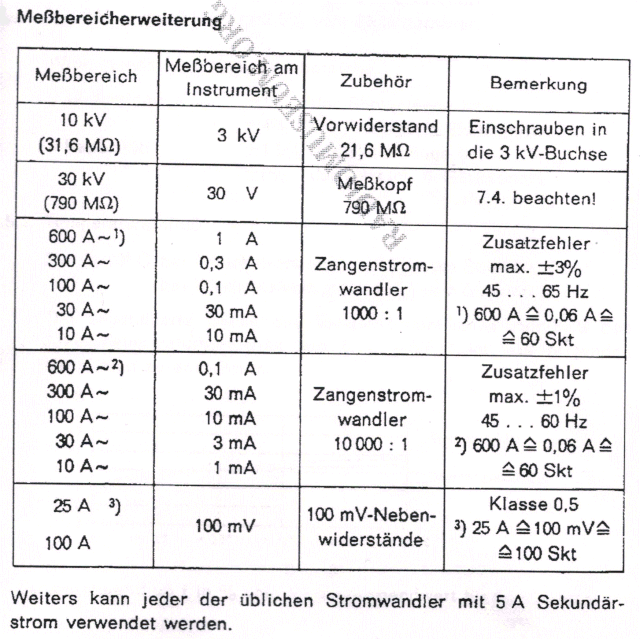

siehe Tabelle Messbereicherweiterung.
Wechselspannungsmessung.
Messbereichschalter: 1000 V ... 0,3 V
Messartschalter: " ~ "
Ablesung: A / V - Skala
Wechselspannungsmessung.
Messbereichschalter: 3 kV
Buchse " 3 kV " verwenden.
Messartschalter: " ~ "
Ablesung: A / V - Skala
Messbereich 10 kV mit Vorwiderstand.
Aus Sicherheitsgründen ist der Vorwiderstand in die 3 kV - Gewindebuchse einzuschrauben und die Spezialleitung 20 kV zu verwenden.
Messbereichschalter: 3 kV
Messartschalter: " + bzw. - "
Ablesung: A / V - Skala
Technische Daten und Details von Radiomuseum. ORG übernommen und z.T. selbst.
