Messgerät - Elektrotechnik - Bild 723
Gossen - Erlangen - Bayern
Gossen Erlangen / Bayern Bild 723
Herstellungsjahr: ca. 1942
Bezeichnung: Dreheisen – Weicheisen Messgerät für AC / DC Spannung bis 500
Volt.
Beschreibung: Das Dreheisenmesswerk besteht aus einer Rundspule mit zwei
Eisenblechen. Ein Blech ist an der festen Spule (Festeisen) angebracht,
das andere (Dreheisen) am beweglichen Zeiger.
Bei dem Dreheisenmesswerk erzeugt die vom Messstrom durchflossene feste Spule ein
Magnetfeld das die beiden Eisenbleche gleichsinnig magnetisiert und dadurch eine Abstoßung der beiden verursacht, was einen Zeigerausschlag bewirkt.
Dreheisenmesswerke sind mechanisch robust, überlastbar und preisgünstig durch ihren einfachen Aufbau.
Dreheisenmesswerke sind für Gleich - und Wechselspannungen geeignet
Beschreibung und Details sind vom Gerät selbst entnommen.

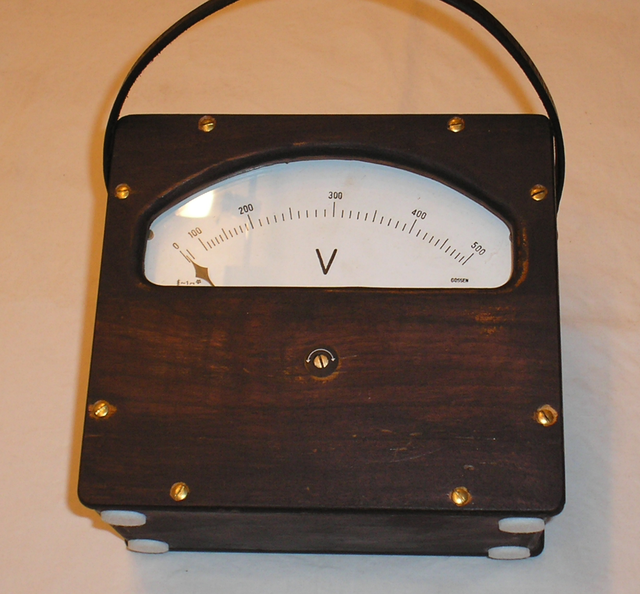

Gossen Erlangen / Bayern Bild 723-1
Herstellungsjahr: ca. 1942
Bezeichnung: Dreheisen – Weicheisen Messgerät für AC / DC Spannung bis 500
Volt.
Beschreibung: Das Dreheisenmesswerk besteht aus einer Rundspule mit zwei
Eisenblechen. Ein Blech ist an der festen Spule (Festeisen) angebracht,
das andere (Dreheisen) am beweglichen Zeiger.

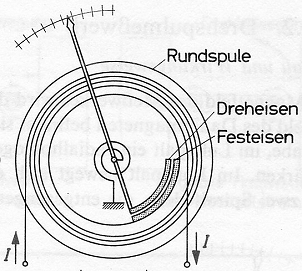

Im Bild 1 ist das Grundschema eines Dreheisenmesswerkes abgebildet.

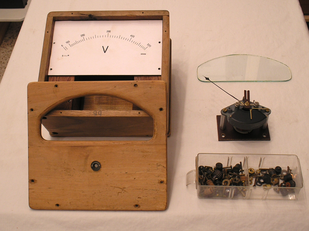

Im Bild 2 ist das Messgerät zerlegt vor dem Restaurierten zustand in Einzelteilen gezeigt.
Gehäuse sowie Glasscheibe und Skala wurden überholt.
Die Messspule vom Messwerk wurde von einer Unterbrechung befreit und mit Lack versiegelt.
Zwei neue Messbuchsen wurden ersetzt und etwas Farbe für das Gehäuse lässt es neu erstrahlen.
Technische Daten:
500 Volt AC / DC – geeicht bei Wechselstrom
2000 V. Prüfspannung
1,0 % Tolleranz
Gebrauchslage liegend / stehend
Beschreibung und Details sind vom Gerät selbst entnommen.
