Messgerät - Elektrotechnik - Bild 765


Siemens & Halske - Berlin


Zum Vergrößern anklicken - Bild 765
Zum Vergrößern anklicken - Bild 765

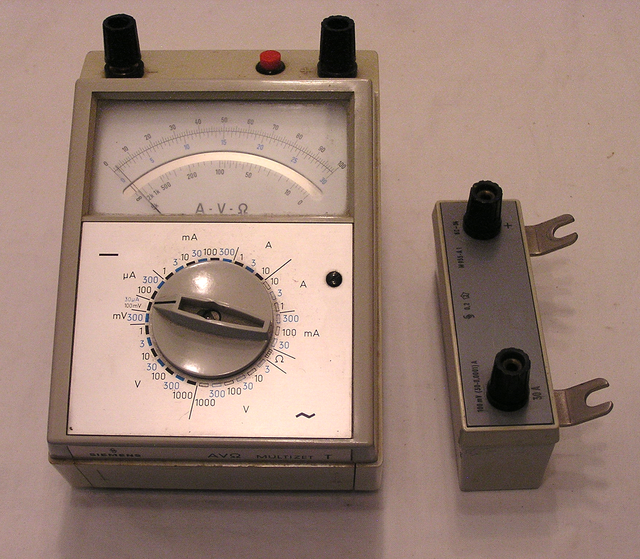

Siemens & Halske – Berlin                                    Bild 765



Herstellungsjahr:        1967



Bezeichnung.                Multimeter A V Ohm – Multizet AC / DC  mit 30 Ampere Shunt.



Beschreibung:              Die meisten Multizet – Instrumente sind für Strom-, Spannungs - und                                                Widerstandsmessungen bestimmt. Dabei können Gleich – und Wechselgrößen gemessen werden. Das Instrument A V Ω  ist  für Gleichstrom -  Wechselstrom, Gleichspannung – Gleichstrom und Widerstandsmessungen bestimmt.



Techn. Daten aus Original Beschreibung der Fa. Siemens von 1965


Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2

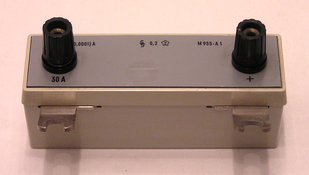

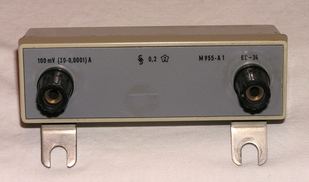

Im Bild 1 und 2 ist ein Zusatz – Shuntwiderstand für 30 Ampere Gleichstrom mit einem Spannungsabfall von 100 mVolt abgebildet.

Messgenauigkeit: 0,2 % bei Skala Vollausschlag.



Unterschiede zu anderen Multizet Geräten und Messbereiche auf Seite 23        ( Liste ) Beschreibung.



Techn. Daten aus Original Beschreibung der Fa. Siemens von 1965


Siemens & Halske – Berlin                                    Bild 765-1



Herstellungsjahr:        1967



Bezeichnung:                Multimeter A V Ohm – Multizet AC / DC  mit 30 Ampere Shunt.



Beschreibung:              Die meisten Multizet – Instrumente sind für Strom-, Spannungs - und                                                Widerstandsmessungen bestimmt. Dabei können Gleich – und Wechselgrößen gemessen werden. Das Instrument A V Ω  ist  für Gleichstrom -  Wechselstrom, Gleichspannung – Gleichstrom und Widerstandsmessungen bestimmt.



Das Instrument hat ein spritzwassergeschütztes, schlag und kratzfestes Isolierpreßstoff – Gehäuse. Durch Rohrmesserzeiger und spiegelunterlegte Skala ist ein parallaxenfreies Ablesen möglich.



Alle Messbereiche werden nur mit einem Drehschalter ( Messbereichschalter ) eingestellt.



An einer Schlitzschraube rechts neben dem Messbereichschalter lässt sich die Zeigernullstellung mechanisch nachjustieren.



Zum Einsetzen der notwendigen Batterie für die Widerstandsmessungen ist eine Kammer unter dem Messbereichschalter vorgesehen.



Durch die Rändelscheibe auf der rechten Seite des Instrumentes lässt sich die Zeigernullstellung für die Widerstandsbereiche bei sinkender Batteriespannung korrigieren.



Technische Daten vom Messgerät:

Das Messwerk ist ein Drehspul Messwerk mit Spannbandlagerung.

Messgenauigkeit ist 1,0 % bei Gleichspannung und 1,5 % bei Wechselspannung

Messlage ist waagerecht geeicht

Prüfspannung ist 3000 Volt

Dauerüberlastbarkeit ist 1,2 Fach

Das Gerät besitzt ein Elektronischen Überlastungsschutz.



Technische Daten vom Shuntwiderstand:

Shuntwiderstand mit 30 Ampere Gleichstrom / 100 mVolt Spannungsabfall.

Prüfspannung: 2 000 Volt.



Techn. Daten aus Original Beschreibung der Fa. Siemens von 1965
