Messgerät - Elektrotechnik - Bild 749
Siemens & Halske - Berlin
Siemens & Halske – Berlin Bild 749
Herstellungsjahr: 1938
Bezeichnung: Großer Isolationsprüfer 500 Volt AC / 100 M Ohm / 600 Volt AC / DC.
Beschreibung: Bei der Isolationsmessung wird der Isolationswiderstand an eine bestimmte Messspannung gelegt und der Strom gemessen, der bei dieser Spannung durch den Widerstand hindurchgeht.
Um eine Überlastung des Anzeigeinstruments bei sehr kleinem Isolationswiderstand zu
vermeiden, wird dem Instrument ein Sicherheitswiderstand vorgeschaltet.
Die Skalen der Instrumente sind unmittelbar in Ω, kΩ oder MΩ beziffert.
Beschreibung und Details aus Unterlagen der Fa. Siemens & Halske Berlin von 1938.

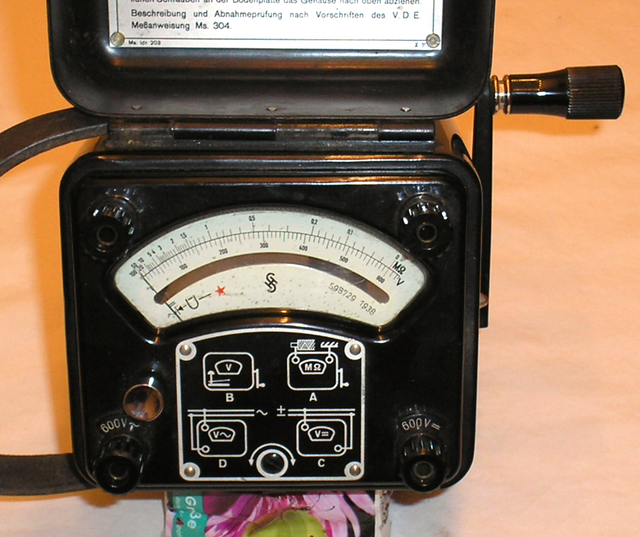

Im Bild 1, die Skala und die vier Schaltungsbilder zur Vorprüfung, Isolationsmessung, Messung
von Wechselspannung oder Gleichspannung bis 600 Volt.
Im Bild 2, die Kurzbedienungsanleitung des Isolationsmessers.
Siemens & Halske – Berlin Bild 749-1
Herstellungsjahr: 1938
Bezeichnung: Großer Isolationsprüfer 500 Volt AC / 100 M Ohm / 600 Volt AC / DC.
Beschreibung: Bei der Isolationsmessung wird der Isolationswiderstand an eine bestimmte Messspannung gelegt und der Strom gemessen, der bei dieser Spannung durch den Widerstand hindurchgeht.
Messwerke:
Um auch bei großen Isolationswiderständen – als auch bei kleinen Strömen genügend große
Zeigerausschläge zu erhalten, wird für die Isolationsmesser im Allgemeinen das
empfindliche Drehspulmesswerk benutzt.
Spannungserzeugung ( Induktor ):
Der Spannungserzeuger ist bei allen Isolationsmessern in das Gehäuse eingebaut. Bei
Messgeräten mit Vorprüfungen auf Montagen sowie Messungen von Schwachstromanlagen
werden normale Taschenlampenbatterien benutzt.
Für Abnahmeprüfungen sind vom VDE - Messspannungen vorgeschrieben, die mindestens
der Netzspannung der zu Messenden Anlagen entsprechen.
Für diese Zwecke werden daher Kurbelinduktoren benutzt, die zum Erzielen einer möglichst
geglätteten Spannungskurve mit Doppel T – Anker mit parallel geschaltetem Kondensator
ausgeführt werden.
Beschreibung und Details aus Unterlagen der Fa. Siemens & Halske Berlin von 1938.
