Messgerät - Elektrotechnik - Bild 759
Fa. Philips Eindhoven - Niederlande

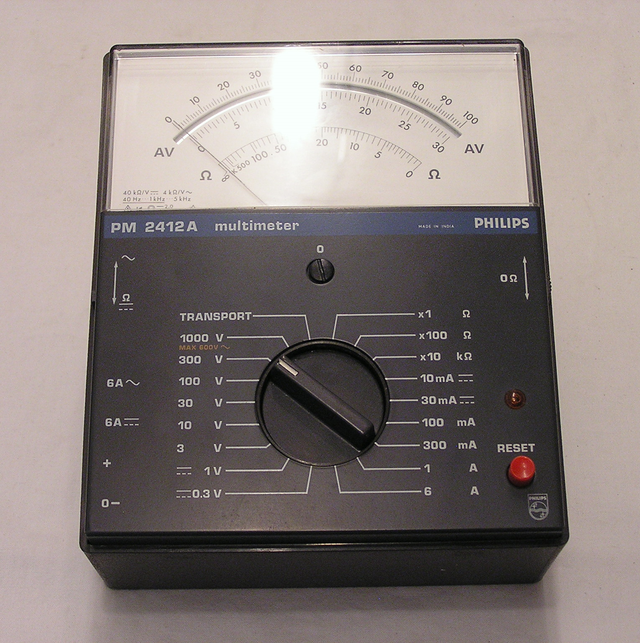

Philips Eindhoven – Niederlande Bild759
Herstellungsjahr: 1974
Bezeichnung: Multimeter Elektronic – Modell PM 2412 A
Beschreibung: Vor Gebrauch ist der Knopf RESET ( 1 ) zu drücken; die Lampe ( 2 ) soll während des Drückens leuchten. Leuchtet sie nicht, so ist dies ein Zeichen dafür, dass die elektronische Sicherung nicht funktioniert und die Batterie ist zu ersetzen.
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.
Das Gerät ist mittels einer elektronischen Schaltung gesichert, die bei Überlastung den Eingang abschaltet. Lampe ( 2 ) leuchtet dann auf.
Drückt man nun den Knopf RESET ( 1 ), so wird der normale Betriebszustand wieder hergestellt.
Als zusätzliche Sicherheit, falls die elektronische Sicherung nicht funktioniert, weil die Batterien leer sind, ist eine Drahtsicherung ( 3 ) vorgesehen.
Zur Sicherung des 6 Amp. – Strombereiches dient die Drahtsicherung ( 4 ). Beide Sicherungen lassen sich nach Durchbrennen wiederherstellen, in dem man die Schrauben „ b „ einige Drehungen lockert und ein neues Drahtende von Drahtspule „ a „ zwischen die Schrauben „ b „ spannt.
Zur Sicherung gegen sehr hohe Spannungsspitzen dient die Überschlagsicherung ( 5 ).
Philips Eindhoven – Niederlande Bild759-1
Herstellungsjahr: 1974
Bezeichnung: Multimeter Elektronic – Modell PM 2412 A
Beschreibung: Vor Gebrauch ist der Knopf RESET ( 1 ) zu drücken; die Lampe ( 2 ) soll während des Drückens leuchten. Leuchtet sie nicht, so ist dies ein Zeichen dafür, dass die elektronische Sicherung nicht funktioniert und die Batterie ist zu ersetzen.
Spannungsmessung:
2. Wahlschalter in Stellung „ Ω, –, ꞊꞊ oder „ ~ „
3. Messbereichschalter auf 1000 Volt Bereich
4. Messschnüre gemäß Abbildung anschließen.
Messpunkte abtasten und Messbereiche wählen.
Frequenzbereich: 40 Hz … 1 kHz 3%
Frequenzbereich: 1 kHz … 5 kHz 5 %
Gleichspannungen: 1 kV … 30 kV mit Tastkopf PM 9246 oder PM 9246/02
Strommessungen:
1. Zeiger auf „ 0 „ stellen
2. Wahlschalter in Stellung „ Ω, –, ꞊꞊ oder „ ~ „
3. Messbereichschalter auf 1 Amp. Bereich
4. Messschnüre gemäß Abbildung anschließen.
Messpunkte verbinden und Messbereich wählen.
Wechselströme: 6 Amp. … 100 Amp. mit Stromwandler PM 9245
Widerstandsmessungen:
1. Wahlschalter in Stellung „ Ω „ schalten
2. Messbereichschalter auf den gewünschten „ Ω „ Bereich stellen
3. Messschnüre anschließen und freie Enden kurzschließen.
4. Messzeiger auf „ 0 „ einregeln ( rechtes Skalenende ).
Wenn Nullpunkteinstellung nicht möglich ist, Batterien ersetzen.
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.
Philips Eindhoven – Niederlande Bild759-2
Herstellungsjahr: 1974
Bezeichnung: Multimeter Elektronic – Modell PM 2412 A
Stromlaufplan Modell Philips 2412 A.
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.

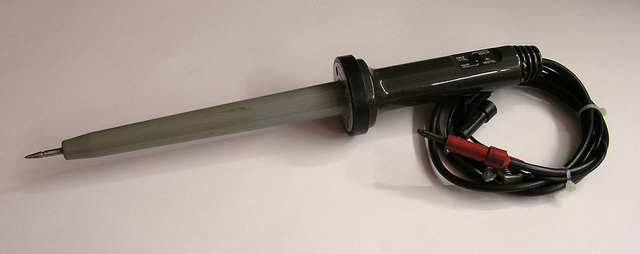

Philips Eindhoven – Niederlande Bild746
Herstellungsjahr: 1976
Bezeichnung: Hochspannungsmesskopf Modell PM 9246/02 - 30 kVolt " –, ꞊꞊ ".
Philips Eindhoven – Niederlande Bild746-1
Herstellungsjahr: 1976
Bezeichnung: Hochspannungsmesskopf Modell PM 9246/02 - 30 kVolt " –, ꞊꞊ ".
Einleitung:
Der Hochspannungsmesskopf PM 9246/02 gestattet Messungen von Gleichspannungen bis 30 kVolt.
Der PM 9246/02 eignet sich zur Anwendung bei Messgeräten mit 100 MΩ , 10 MΩ oder 1,2 MΩ Eingangsimpedanz ( wählbar ).
Technische Daten:
Maximale Spannung: 30 kV –, ꞊꞊
Abschwächung: 1000 x
Eingangsimpedanz: 600 MΩ + / - 5 %
Fehlergrenze: + / - 3 % für Geräte mit 10 und 100 MΩ Eingangsimpedanz
+ / - 5% für Geräte mit 1,2 MΩ Eingangsimpedanz
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.
Schaltplan vom Messkopf PM 9246/02.
Einstellung der Sonde:
Wenn einer der Widerstände R 1 bis R 3 ausgetauscht wird, muss die Dämpfung der Sonde mit Hilfe des Einstellwiderstandes R 3 wie folgt eingestellt werden.
Einstellung der Dämpfung nach tausch der Widerstände R 1 bis R 3.
Das Berühren des großen 600 M Ohm Widerstandes mit bloßen Händen beeinflusst dessen Wert, daher den Widerstand nicht berühren oder Handschuhe tragen.
Die Kombination der eingestellten Dämpfungsbaugruppe kann über eine Servicenummer Bestellt werden.
Sie besteht aus 1 x Widerstand R 1 - 600 MOhm 5% - 5 Watt
1 x Widerstand R 2 - 560 kOhm 5% - CR 25
1 x Widerstand R 3 - 3,16 k Ohm bis 105 k Ohm einstellbar. MR 25
Die Dämpfungsbaugruppe ( R 3 ) ist fest, und kann direkt in die Sonde eingebaut werden.
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.

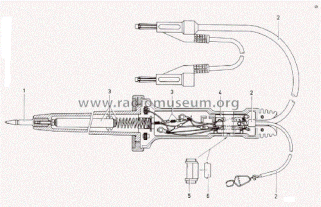

Detailzeichnung vom Messkopfinneren.
Die Dämpfungsbaugruppe ist fest voreingestellt und kann direkt in die Sonde eingebaut werden. Wen die Schaltwelle oder der Schalter ausgetauscht werden, müssen beide Teile zusammen bestellt und dann montiert werden. Die Halterung sollte auf die Welle gedrückt werden. Siehe Bild 3 links.
Werden die vier Schrauben die sich auf der Beschriftungsplatte befinden, entfernt, wird der Widerstand R 1 mit dem Gummiring vom Griff entfernt.
Um den Griff zu öffnen, müssen beide Schrauben und Muttern am Ende des Griffes entfernt werden. Der Zusammenbau bitte in umgekehrter Reihenfolge..........
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.
Bilder Nr. 1 bis 3 sind vom Radiomuseum Org. entnommen.
