Messgerät - Elektrotechnik - Bild 746
Fa. Philips Eindhoven - Niederlande
Philips Eindhoven – Niederlande Bild 746
Herstellungsjahr: 1976
Bezeichnung: Hochspannungs Messkopf Modell PM 9246/02 - 30 k Volt "–, ꞊꞊ ".
Beschreibung: Einleitung:
Der Hochspannungsmesskopf PM 9246/02 gestattet Messungen von Gleichspannungen bis 30 kVolt.
Der PM 9246/02 eignet sich zur Anwendung bei Messgeräten mit 100 MΩ , 10 MΩ oder 1,2 MΩ Eingangsimpedanz ( wählbar ).
Maximale Spannung: 30 kV –, ꞊꞊
Abschwächung: 1000 x
Eingangsimpedanz: 600 MΩ + / - 5 %
Fehlergrenze: + / - 3 % für Geräte mit 10 und 100 MΩ Eingangsimpedanz
+ / - 5% für Geräte mit 1,2 MΩ Eingangsimpedanz
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.
Bilder Nr. 1 bis 3 sind vom Radiomuseum Org. entnommen.

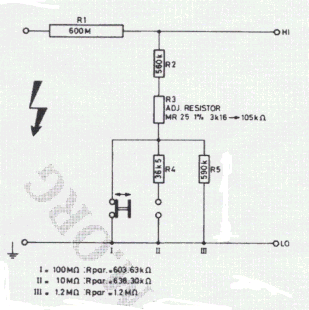

Schaltplan vom Messkopf PM 9246/02.
Einstellung der Sonde:
Wenn einer der Widerstände R 1 bis R 3 ausgetauscht wird, muss die Dämpfung der Sonde mit Hilfe des Einstellwiderstandes R 3 wie folgt eingestellt werden.
Sie besteht aus:
1 x Widerstand R 1 - 600 MOhm 5% - 5 Watt
1 x Widerstand R 2 - 560 kOhm 5% - CR 25
1 x Widerstand R 3 - 3,16 k Ohm bis 105 k Ohm einstellbar. MR 25
Die Dämpfungsbaugruppe ( R 3 ) ist fest, und kann direkt in die Sonde eingebaut werden.

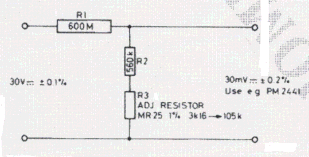

Einstellung der Dämpfung nach tausch der Widerstände R 1 bis R 3.
Das Berühren des großen 600 M Ohm Widerstandes mit bloßen Händen beeinflusst dessen Wert, daher den Widerstand nicht berühren oder Handschuhe tragen.
Die Kombination der eingestellten Dämpfungsbaugruppe kann über eine Servicenummer Bestellt werden.
Sie besteht aus:
1 x Widerstand R 1 - 600 MOhm 5% - 5 Watt
1 x Widerstand R 2 - 560 kOhm 5% - CR 25
1 x Widerstand R 3 - 3,16 k Ohm bis 105 k Ohm einstellbar. MR 25
Die Dämpfungsbaugruppe ( R 3 ) ist fest, und kann direkt in die Sonde eingebaut werden.
Detailzeichnung vom Messkopfinneren.
Die Dämpfungsbaugruppe ist fest voreingestellt und kann direkt in die Sonde eingebaut werden. Wen die Schaltwelle oder der Schalter ausgetauscht werden, müssen beide Teile zusammen bestellt und dann montiert werden. Die Halterung sollte auf die Welle gedrückt werden. Siehe Bild 3 links.
Werden die vier Schrauben die sich auf der Beschriftungsplatte befinden, entfernt, wird der Widerstand R 1 mit dem Gummiring vom Griff entfernt.
Um den Griff zu öffnen, müssen beide Schrauben und Muttern am Ende des Griffes entfernt werden. Der Zusammenbau bitte in umgekehrter Reihenfolge.........
Beschreibung und Details aus kleiner Kurzbeschreibung von 1974 Fa. Philips entnommen.
Bilder Nr. 1 bis 3 sind vom Radiomuseum Org. entnommen.
