Messgerät - Elektrotechnik - Bild 769
Norma - Wien - Austria
Norma – Wien – Österreich Bild 769
Herstellungsjahr: ca. 1920
Bezeichnung: Widerstands – Messgerät klein.
Beschreibung: Ein kleines handliches Widerstands Messgerät für Unterwegs.
Der Widerstandsmesser verfügt über zwei steckbare Messbereiche über drei Buchsen an der oberen Geräteseite zugänglich.
Die Umschaltung der Messbereiche erfolgt über den Rändelknopf auf der Geräte Vorderseite rechts.
Das Messbereich 500 Ohm ist eingeschaltet, wenn der Rändelknopf nicht gedrückt ist.
Das Messbereich 10.000 Ohm ist bei gedrücktem Rändelknopf eingeschaltet.
Der Rändelknopf kann durch Drehen ständig eingeschaltet werden ( Rastend ).
Technische Beschreibung und Details sind vom Gerät selbst entnommen.

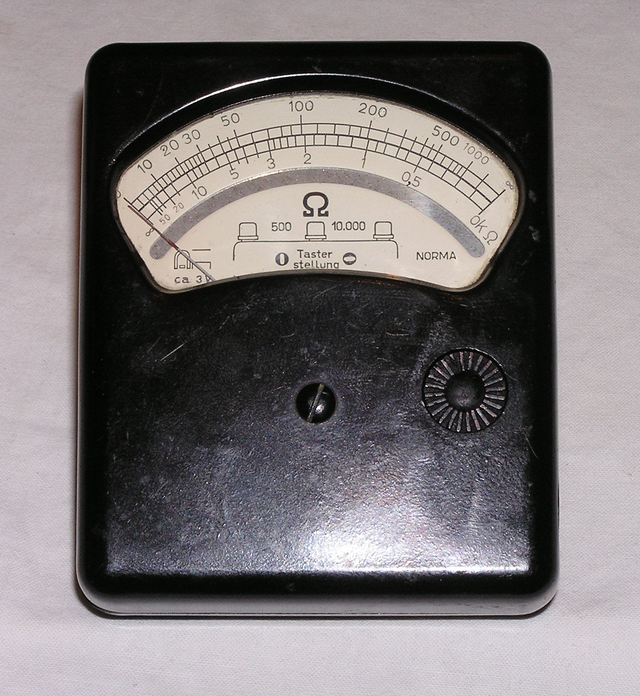

Im Bild 1 ist das Gerät im geöffneten Zustand ohne Batterie gezeigt.
Im Bild 2 mit eingebauter Batterie Typ. Duplex 2 R 10 mit 3,0 Volt gezeigt.
Im Bild 3, Geräte Rückseite, ist der Einstellregler für den Magnetischen Nebenschluss zu sehen.
Norma – Wien – Österreich Bild 769-1
Herstellungsjahr: ca. 1920
Bezeichnung: Widerstands – Messgerät klein.
Beschreibung: Ein kleines handliches Widerstands Messgerät für Unterwegs.
Magnetischer Nebenschluss:
Dieser Bewirkt bei sinkender Batteriespannung ( max. 10 % - ) die Anpassung des Messwerkzeigers bei kurzgeschlossenen Messbuchsen den Zeigerausschlag auf „ ∞ „ Einzuregeln.
Ist dies nicht mehr möglich, muss die Batterie Ersetzen werden.
Technische Beschreibung und Details sind vom Gerät selbst entnommen.
