Messgerät - Elektrotechnik - Bild 768


Norma - Wien - Austria

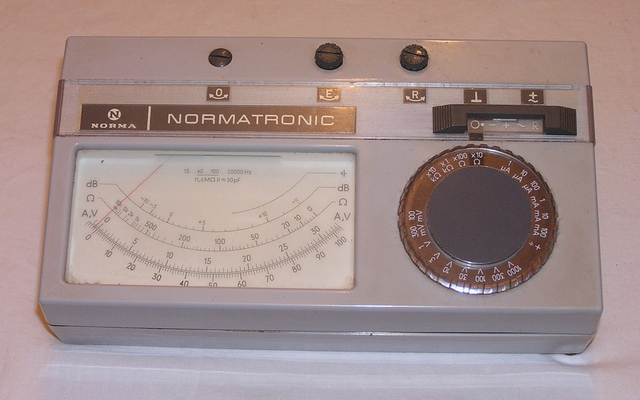

Zum Vergrößern anklicken - Bild 768
Zum Vergrößern anklicken - Bild 768

Fa. Norma – Wien – Österreich                            Bild 768



Herstellungsjahr:       1975



Bezeichnung:                Multimeter Modell – Normatronic  Modell 1811 GB 4 D/E



Beschreibung:              Das Normatronic ist ein modernes elektronisches Vielfachmessgerät

                                           mit FET - Verstärker, das sich besonders durch hohen konstanten Eingangswiderstand in den Spannungsbereichen und kleinen Spannungsabfall in den Strombereichen, gemeinsame lineare Skala für alle Gleich – und Wechselspannungsgrößen, großen Frequenzbereich, Unempfindlichkeit gegen magnetische Fremdfelder bzw. hochfrequente Streufelder, netzunabhängigen Betrieb sowie einfache Bedienung auszeichnet.



Beschreibung und Details aus Original Unterlagen Fa. Norma – Wien von 1975

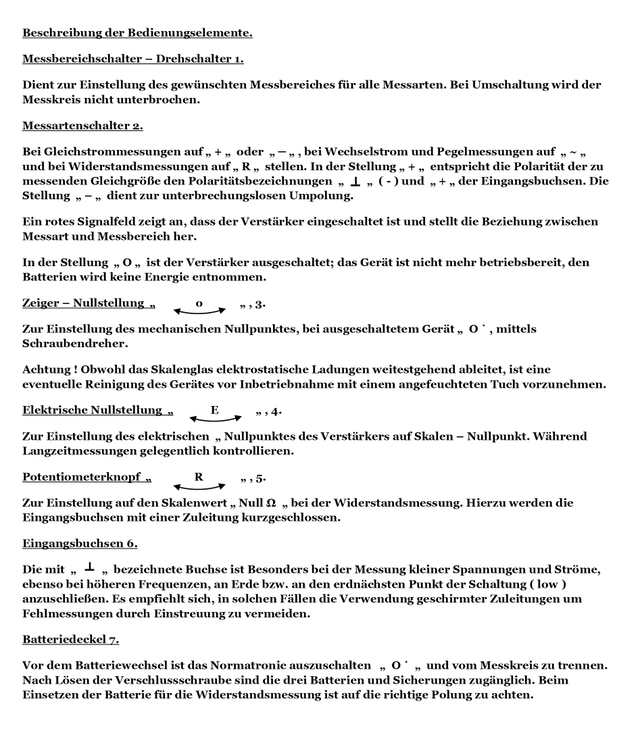

Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

Zum Vergrößern anklicken - Bid 1a.
Zum Vergrößern anklicken - Bid 1a.

Fa. Norma – Wien – Österreich                            Bild 768-1



Herstellungsjahr:       1975



Bezeichnung:                Multimeter Modell – Normatronic  Modell 1811 GB 4 D/E



Beschreibung:              Das Normatronic ist ein modernes elektronisches Vielfachmessgerät

                                           mit FET - Verstärker, das sich besonders durch hohen konstanten Eingangswiderstand in den Spannungsbereichen und kleinen Spannungsabfall in den Strombereichen, gemeinsame lineare Skala für alle Gleich – und Wechselspannungsgrößen, großen Frequenzbereich, Unempfindlichkeit gegen magnetische Fremdfelder bzw. hochfrequente Streufelder, netzunabhängigen Betrieb sowie einfache Bedienung auszeichnet.



Beschreibung und Details aus Original Unterlagen Fa. Norma – Wien von 1975

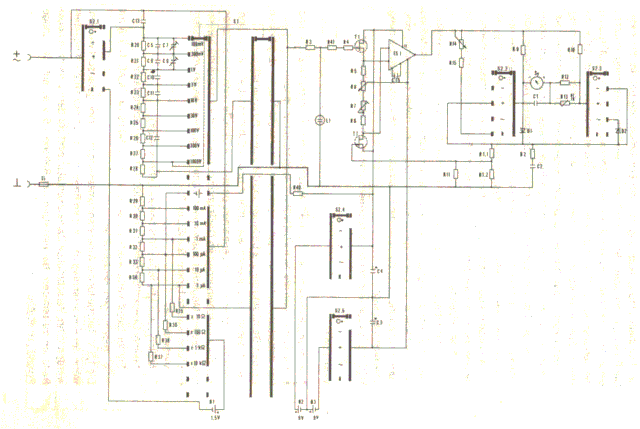

Schatbild:

Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2

Beschreibung und Details aus Original Unterlagen Fa. Norma – Wien von 1975


Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3

Messartenschalter:          bei Gleichspannungen auf " + " oder " - "  bei polaritätsrichtigem Anschluß an die Eingangsbuchsen ergibt die Stellung " + " am Messartenschalter einen positiven Zeigerausschlag. Bei Wechselspannung auf " ~ ".

Messbereichschalter:     1000 .....100 mVolt.

Ablesung:                          auf der A / V - Skala.



Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 4


Messschalter:                   je nach Polarität auf " + " oder " - " .

Messbereichschalter:     300 V = 30 kV .........10 V = 1 kV.


Achtung:                            Am messbereiten Instrument, Messbereich und Polarität wählen. Buchse "    " mit dem Erdpunkt der Messquelle verbinden,


Tatskopf - Leitung mit Buchse " + / ~ " verbinden, dann erst die zu messende Spannung abtasten. Instrument unter Spannung aus Sicherheitsgründen nicht berühren !


Zum Vergrößern anklicken - Bild 5
Zum Vergrößern anklicken - Bild 5

Messartenschalter:          bei Gleichstrom auf " + " oder " - "  bei polaritätsrichtigem Anschluß an die Eingangsbuchsen ergibt die Stellung " + " am Messartenschalter einen positiven Zeigerausschlag. Bei Wechselstrom auf " ~ ".

Messbereichschalter:     1-10-100 µA - 1-10-100 mA

Ablesung:                          auf der A / V - Skala.



Zum Vergrößern anklicken - Bild 6
Zum Vergrößern anklicken - Bild 6

Messartenschalter:          je nach Polarität auf " + " oder " - " , bei Wechselspannungsmessungen geeigneten Nebenwiderständen           auf   " ~ "  Schalten.

Messbereichschalter:      bei Nebenwiderständen mit Nennspannungsabfall 60 oder 100 mVolt: auf 100 mVolt,

Nennspannungsabfall 150 oder 300 mVolt: auf 300 mVolt einstellen.


Achtung:              Skalenkonstante berechnen und auf richtiger Teilung der V / V - Skala ablesen. Bei Verwendung von Nebenwiderständen mit 60 oder 100 mV - Nennspannungsabfall erfolgt die Ablesung immer auf der Skala mit der Teilung - 5 ... 0 ...105. Hat der Nebenwiderstand z.B. den Nennwert 25 A / 100 mV, so entspricht ein Skalenteil          250 mA, bei 25 A / 60 mV ist dieser Wert mit 100 / 60 zu multiplizieren.


Messungen bei höheren Frequenzen , bis 20 k Hz.

Um die Anzeigegenauigkeit auch bei höheren Frequenzen zu garantieren , ist die Eingangsbuchse "   ┴  " an Erde oder den Erdnächsten Punkt der Schaltung zu legen. Ebenso soll bei der Messung von kleinen Wechselspannungen zur Vermeidung von Einstreuungen nur mit einer geschirmten Zuleitung gearbeitet werden.

Die Genauigkeitsangaben werden nur dann gewährleisten, wenn die Batterie 1,5 Volt IEC R6 eingelegt ist.


Zum Vergrößern anklicken - Bild 7
Zum Vergrößern anklicken - Bild 7

Mit dem zum Normatronic lieferbaren Tastkopf können Wechselspannungen bis 30 Volt in einem Frequenzbereich von 10 kHz bis 30 kHz gemessen werden.


Messartenschalter:                  auf " + ".

Messbereichschalter:              30 V ..... 1 Volt.

Abblesung:                                 Messwerte ab 1 Volt werden direkt auf der A / V - Skala abgelesen, für kleinere Spannungen ist der Hf - Tastkopf nur als Indikator verwendbar.



Zum Vergrößern anklicken - Bild 8
Zum Vergrößern anklicken - Bild 8

Bei Widerstandsmessung wird als Spannungsquelle die eingebaute Batterie 1,5 Volt IEC R 6 verwendet.

Kontrolle und Einstellung des elektrischen Nullpunktes.

Messartenschalter auf " R " , Messbereichschalter auf den gewünschten Widerstandswert stellen. Eingangsbuchsen "    " und  " + / ~ " kurzschließen, z.B. mittels einer der mitgelieferten Zuleitungen, Zeiger mit Potensiometerknopf " R " auf " Null - Ohm " einstellen.

Ist dies nicht mehr möglich, Batterie ersetzen.



Beschreibung und Details aus Original Unterlagen Fa. Norma – Wien von 1975
