Chinaglia Belluno - Italien
Chinaglia Belundo – Italien. Bild 754
Herstellungsjahr: ca.1965
Bezeichnung: Taschen – Messinstrument Modell Mignontester 364
Beschreibung: Der Mignontester 364 ist ein Vielfachmessgerät für Gleichstrom, Wechsel – Gleichspannung sowie Widerstandsmessungen.
Das Gerät wurde hauptsächlich zur Verwendung im Service und in der Reparatur von elektrischen Apparaten konstruiert, kann jedoch auch für alle Messungen in seinem Messbereichen Verwendung finden.
Eigenschaften:
Obwohl klein in der Dimension, hat das Gerät 35 Messbereiche. Die besondere Konstruktion des Instrumentes ermöglicht – durch Betätigung des Empfindlichkeitsrädchens – die Verdoppelung aller Messbereiche. Mit jeder Steckbuchse ist die Messung von zwei verschiedenen Größen möglich, und zwar – wie gesagt – durch Betätigung des Empfindlichkeitsrädchens. Dieses Rädchen kann auch dann betätigt werden, wenn das Messgerät unter Strom steht.
Der Mignontester 364 verfügt über ein Messwerk 30 µA, Klasse 1.
Ein besonderer Schutz wurde für das Drehspulinstrument gegen falsche Messbereich - Wahl und unrichtige Polung vorgesehen. Für die Wechselspannungs – Messungen werden zwei Germanium – Dioden verwendet. Die Gleichrichtung mit zwei Dioden ergibt ein lineares Frequenzfeld von 20 Hz. bis 20 kHz.
Beschreibung und Details aus Original Unterlagen Fa. Chinaglia Belundo von 1965 entnommen.
Gebrauchsanleitung:
Spannungsmessungen bei Wechselstrom.
Den einen Stecker des Kabels in die Steckbuchse ~ stecken und den anderen in die entsprechende Steckbuchse der gewünschten Spannungsgröße; den Empfindlichkeitsschalter auf die gewünschte Position einstellen.
Das Ablesen erfolgt auf der roten mit V ~ 5 ÷ 10 bezeichneten Skala für die Bereiche 5 und 10 Volt, und auf der mit V ~ 50 ÷ 1000 bezeichneten Skala für alle anderen Bereiche.
Ist der zu messende Spannungswert unbekannt, so ist für die erste Messung stets der größte Spannungswert ( 1000 V ) zu benutzen, um so das Gerät vor eventuelle Überlastung zu schützen.
Beschreibung und Details aus Original Unterlagen Fa. Chinaglia Belundo von 1965 entnommen.
Gleichspannungsmessungen bei 5 ÷ 10 kΩ =
Den negativen ( schwarzen ) Stecker des Kabels in die Steckbuchse ─ stecken und den anderen in die entsprechende Steckbuchse des gewünschten Bereiches; den Empfindlichkeitsschalter auf die gewünschte Position einstellen. Das Ablesen erfolgt auf der schwarzen mit V / mA = markierten Skala für alle Bereiche.
Ist der zu messende Wert unbekannt, so ist für die erste Messung stets der größte Bereich ( 1000 V ) zu benutzen, um so das Gerät vor eventuelle Überlastung zu schützen.
Beschreibung und Details aus Original Unterlagen Fa. Chinaglia Belundo von 1965 entnommen.
Gleichspannungsmessungen bei 20 kΩ / V =
Die Bereiche 20 kΩ / V = sind grün bezeichnet.
Den negativen ( schwarzen ) Stecker des Kabels in die Stechbuchse 20 kΩ / V / Ω stecken und den positiven ( roten ) in die Steckbuchse in eine der gewünschten Bereiche 2,5 V – 25 V – 250 V – 1000 V
und 200 / 100 µA ( für 100 mV ) den Empfindlichkeitsschalter auf die Position Ω • grün bezeichnet bringen.
Die Ablesung erfolgt auf der schwarzen mit V / mA = markierten Skala für alle Bereiche.
N.S. für den 100 mV Bereich ist der positive Stecker in die 200 / 100 µA Buchse zu stecken.
Beschreibung und Details aus Original Unterlagen Fa. Chinaglia Belundo von 1965 entnommen.
Gleichstrommessung
Den negativen ( schwarzen ) Stecker in die Steckbuchse ─ stecken und den positiven ( roten ) in die entsprechende Steckbuchse des gewünschten Bereiches.
Für die Bereiche 1 Amp. – 200 µA den Empfindlichkeitsschalter nach rechts drehen – für die Bereiche 0,5 Amp. – 100 µA nach links.
Für Messungen des 50 µA – Bereiches ist der negative Stecker in die Steckbuchse ─ zu stecken, der
positive in die Buchse und der Empfindlichkeitsschalter nach links zu drehen.
Das Ablesen erfolgt auf der schwarzen mit V / mA = markierten Skala für alle Bereiche.
Beschreibung und Details aus Original Unterlagen Fa. Chinaglia Belundo von 1965 entnommen.
Ausgangsmessungen
Ausgangsmessungen können sowohl in Volt wie auch in Dezibel durchgeführt werden. Im Inneren des Messgerätes und mit der Dezibel – Steckbuchse in Serie geschaltet, befindet sich ein Kondensator, der zur Trennung der Gleichstrom – von der Wechselstromkomponente dient, wenn die Wechselstrom – Spannung an der Anode einer elektronischen Verstärkerröhre gemessen wird.
Man stecke den einen Stecker des Kabels in die mit dB ( Dezibel ) bezeichnete Steckbuchse und den anderen in die entsprechende Spannungssteckbuchse der gewünschten Größe in Dezibel.
Handelt es sich um eine Spannungsmessung, dann lese man den entsprechenden Wert an der mit V ~
bezeichneten Skala ab, und hierfür gilt das unter Spannungsmessungen bei Wechselstrom Gesagte; handelt es sich aber um eine Gewinnmessung, dann benützt man die ( Dezibel ) schwarze Skala.
Die Skala wurde nach dem internationalen Standardsystem eingeteilt, d.h. 0 dB = 1 mWatt auf 600 Ω entsprechend 0,775 Volt.
Für den Bereich von 0 dB kann der entsprechende Wert von der Skala abgelesen werden, während in den übrigen Bereichen den abgelesenen Werten + 6, + 20, + 26, + 46 - dB hinzuzufügen sind.
Beschreibung und Details aus Original Unterlagen Fa. Chinaglia Belundo von 1965 entnommen.
Chinaglia Belundo – Italien. Bild 754-.1
Herstellungsjahr: ca.1965
Bezeichnung: Taschen – Messinstrument Modell Mignontester 364
Beschreibung: Der Mignontester 364 ist ein Vielfachmessgerät für Gleichstrom, Wechsel – Gleichspannung sowie Widerstandsmessungen.
Widerstandsmessungen
Stecker in Ω Buchse stecken. Vor Durchführung der Messung die Prüfspitzen kurzschließen und durch Betätigen des Potenziometer – Knopfes den Zeiger des Gerätes auf „ 0 „ stellen ( 0 kΩ ).
Das Ablesen erfolgt auf der schwarzen mit kΩ bezeichneten Skala.
Gelingt es nicht, den Zeiger des Messgerätes auf 0 kΩ der Skala einzustellen, so bedeutet es, dass die Batterie sich entladen hat und ersetzt werden müssen.
Das Instrument wird durch eine 3,0 Volt Batterie gespeist ( Pertrix Nr. 250).
Die Originalbatterie ist nicht mehr erhältlich und ist gegen zwei Batterien a. 1,5 Volt Typ. Lady 1 zu ersetzen.

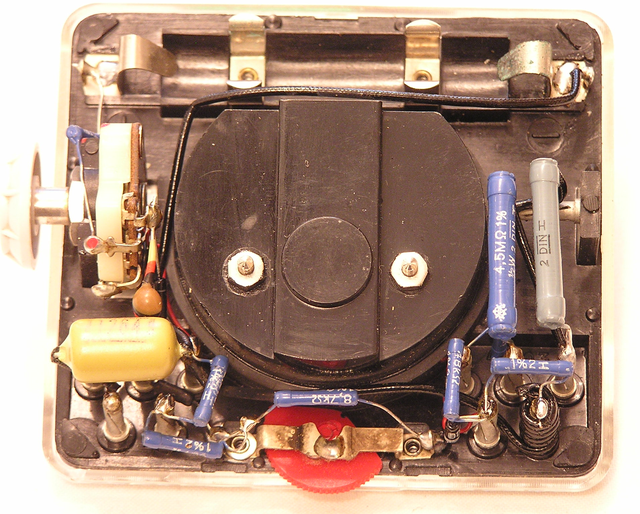

Zur Auswechslung sind lediglich die zwei Schrauben zu lösen, der Gehäusedeckel abzunehmen und die Batterie in den dafür vorgesehenen Platz einzusetzen.
Bitte achten sie auf die Polarität und berühren sie nicht die Einzelteile.
Beim Zuschrauben bitte die Schrauben nicht zu fest anziehen, damit das Gehäuse nicht zerbricht.
Beschreibung und Details aus Original Unterlagen Fa. Chinaglia Belundo von 1965 entnommen.
