Messgerät - Telefontechnik - Bild - 600
Fa. Standard Elektrik Lorenz AG - Stuttgart - SEL
Standard Elektrik Lorenz AG - SEL - Stuttgart Bild 600
Herstellungsjahr: 1962
Bezeichnung: Kopfhörer für Feldfernsprecher Typ. FF 54
Beschreibung: Der Kopfhörer wird an die zweite Handapparate Steckleiste
angeschlossen.

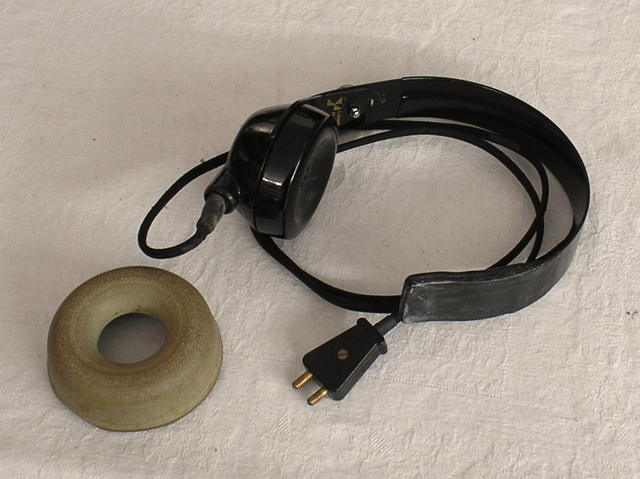

Im Bild 1 ist ein Original Kopfhörer ( Zweithörer ) wie im Schaltbild zu entnehmen unter
der Bez. Zweithörer gekennzeichnet.
Der Anschluss erfolgt über die zweite einbauleiste für einen zweiten Handapparat oder auch andere Zusatzgeräte wie Lautverstärker u.s.w. Der Stecker b.z.w. die Stifte sind unverwechselbar in der breite gefertigt.
Text aus Originalbeschreibung Fa. SEL von 1958.
Im Bild 2 der Feldfernsprecher mit gestecktem Kopfhörer in der zweiten Handapparaten Buchse.
Der Hörer wird in die oberen beiden Buchsen eingesteckt.
Im Bild 3 ist das Behältnis für den Transport und Aufbewahrung gezeigt.
Es ist die gleiche Bauart wie für den Wählzusatz Bild 382.
Im Bild 4 ist der Feldfernsprecher Modell FF 54 mit seinen zwei Steckerleisten für die jeweiligen Handapparate abgebildet. Eine Stechleiste ist durch einen Handapparat belegt. Die beiden Stecker ( rot gekennzeichnet ) sind für den Anschluss eines Kopfhörers gedacht.
Standard Elektrik Lorenz AG - SEL - Stuttgart Bild 600-1
Herstellungsjahr: 1962
Bezeichnung: Kopfhörer für Feldfernsprecher Typ. FF 54
Beschreibung: Der Kopfhörer wird an die zweite Handapparate Steckleiste
angeschlossen.

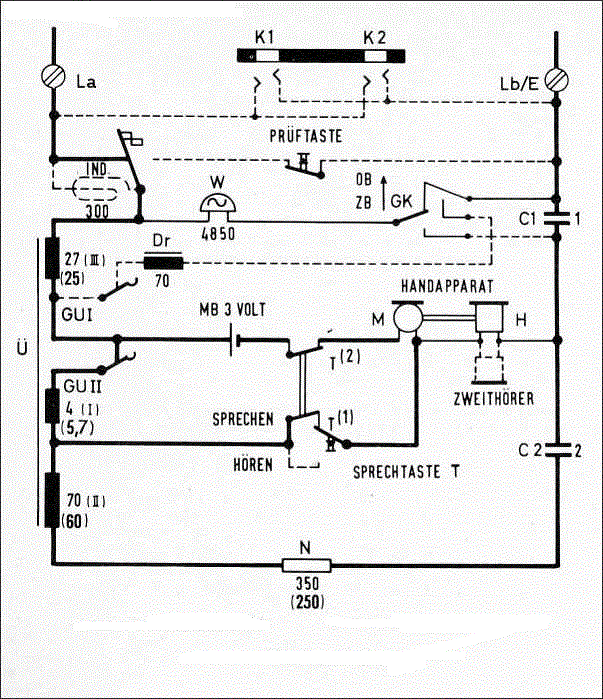

Im Bild 5 ist der Stromlaufplan des Feldfernsprechers Modell FF 54 mit dem Wählzusatz ZB / W dargestellt.
Text aus Originalbeschreibung Fa. SEL von 1958.
