Messgerät - Telefontechnik - Bild 774
Schoeller & Co. - Frankfurt a/M. - Süd.

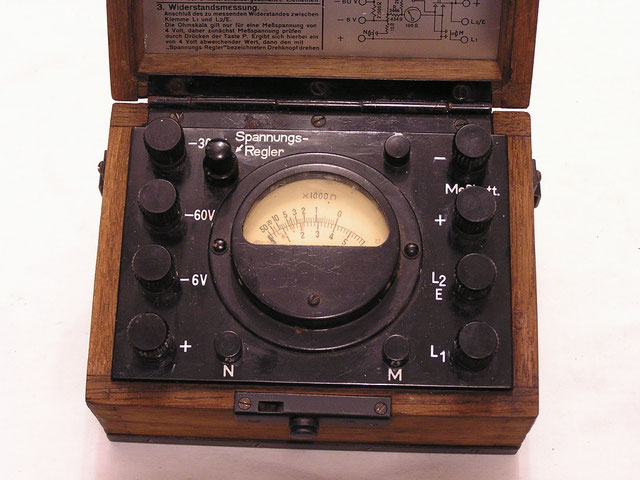

Schoeller & Co. Frankfurt a/M. Bild 774
Herstellungsjahr ca. 1941
Bezeichnung Feldmessgerät der Wehrmacht – II WK.
Beschreibung Messgerät wurde verwendet um Gleichspannungen von 6, 60, und
300 Volt zu Messen. Batterie Elemente – Messung von 1,5 bis max. 4,5 Volt und deren Innenwiderstand ( Belastungstest ) durchzuführen.
Widerstandsmessungen Schleifenmessung, Kurzschluss, und Isolation Messen.
Die eingebaute Batterie von 4,5 Volt konnte im Betrieb auf Funktion ebenfalls gemessen werden und bei bedarf ( Alterung der Batt. ) konnte über den Spannungsregler die Empfindlichkeit vom Messgerät eingestellt werden.
Verwendet wurde das Feldmessgerät in der Nachrichtenabteilungen für den Freileitungsbau.
Technische Daten vom Gerät selbst entnommen.

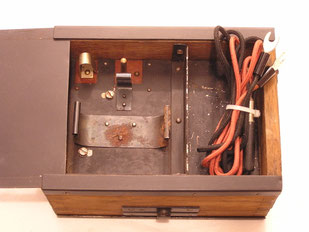

Im Bild 1 gezeigt, Batteriefach und die mitgeführten Messkabel, beide Kabel befinden sich in einem guten Originalzustand von 1941.

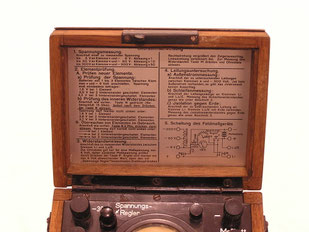

Im Bild 2 gezeigt, die ausführliche Bedienungsanleitung mit der Innenschaltung vom Feldmessgerät.
Schoeller & Co. Frankfurt a/M. Bild 774-1
Herstellungsjahr ca. 1941
Bezeichnung Feldmessgerät der Wehrmacht – II WK.
Das Mess und Prüfgerät aus dem Jahre ca. 1941 wurde einer gründlichen Restauration unterzogen.
1. Das Messwerk war fest durch Schmutz und Eisenspäne
2. Tragegurt aus Leder brüchig, wurde ersetzt durch neues Leder
3. Messkabel wurde an den Enden neu Verlötet
4. Blech von der Kurzbeschreibung wurde gereinigt
5. Beschriftung auf der Pertinaxplatte wurde durch weiße Malerkreide erneuert
6. Holzgehäuse gereinigt und mit neuer Beize versehen.
7. Metallteile mit schwarzem Sprühlack neu versehen.
8. Funktion geprüft.
Technische Daten vom Gerät selbst entnommen.
