Messgerät - Elektrotechnik - Bild 763
Voltcraft Düsseldorf - North Rhine - Westphalia

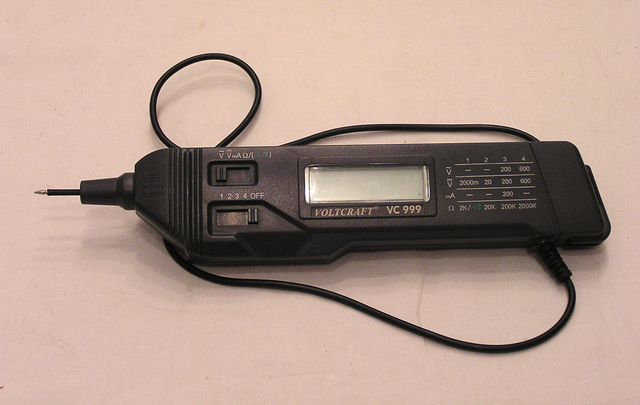

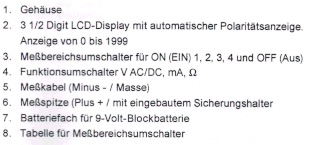

Voltcraft Düsseldorf - North - Rhine Bild 763
Herstellungsjahr: ca. 1995
Bezeichnung: Digitalmultimeter Modell VC 999
Beschreibung: Der Bestimmungsgemäße Einsatz des Messgerätes umfasst:
1. Messen von Gleichspannungen bis max. 500 Volt und Wechselspannungen bis max.500 Volt rms ( = eff. ).
2. Messen von Gleichströmen in Stromkreisen, wo höchstens Spannungen von
250 VDC rms ( AC ) auftreten können, im Messbereich von 0 bis max. 0,2 Amp.
( = 200 m Ampere ).
3. Messen von Widerständen bis 2 MΩ.
4. Diodentest.
Beschreibung und Details aus Original Unterlagen der Fa. Conrad Elektronic Hirschau von 1995
Es ist sicherzustellen, dass nur Sicherungen vom angegebenen Nennstromstärke als Ersatz verwendet werden. Die Verwendung geflickter Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
Zum Wechsel der Sicherung trennen Sie das Messgerät vom Messkreis und schalten sie es aus.
Entfernen sie alle angeschlossenen Leitungen und Prüfspitzen.
Entfernen sie durch Linksdrehung die Messspitze
( siehe Bild ). Entnehmen sie die defekte Sicherung und ersetzen Sie diese mit einer gleichen Typs und Nennstromstärke. Nach erfolgtem Sicherungswechsel
befestigen Sie die Messspitze durch Rechtsdrehung wieder am Gehäuse.
Beschreibung und Details aus Original Unterlagen der Fa. Conrad Elektronic Hirschau von 1995
Voltcraft Düsseldorf - North - Rhine Bild 763-1
Herstellungsjahr: ca. 1995
Bezeichnung: Digitalmultimeter Modell VC 999
Beschreibung: Der Bestimmungsgemäße Einsatz des Messgerätes umfasst:
1. Messen von Gleichspannungen bis max. 500 Volt und Wechselspannungen bis max.500 Volt rms ( = eff. ).
2. Messen von Gleichströmen in Stromkreisen, wo höchstens Spannungen von
250 VDC rms ( AC ) auftreten können, im Messbereich von 0 bis max. 0,2 Amp.
( = 200 m Ampere ).
3. Messen von Widerständen bis 2 MΩ.
4. Diodentest.
Im Bild 2 gezeigt, das Auswechseln der Eingebauten 9 Volt Block - Batterie. Auf richtige Polung Achten.
Im Bild 3 gezeigt, die Anwendung bei Messungen von Gleich oder Wechselspannung. Bei Gleichspannung die Polarität beachten.
Im Bild 4 gezeigt, die Anwendung bei Messungen von Gleich oder Wechselstrom. Auch hier bei Messungen bei Gleichstrom die Polarität beachten.
Beschreibung und Details aus Original Unterlagen der Fa. Conrad Elektronic Hirschau von 1995
Voltcraft Düsseldorf - North - Rhine Bild 763-2
Herstellungsjahr: ca. 1995
Bezeichnung: Digitalmultimeter Modell VC 999
