Messgerät - Elektrotechnik - Bild 782
UDSSR - Produktionen

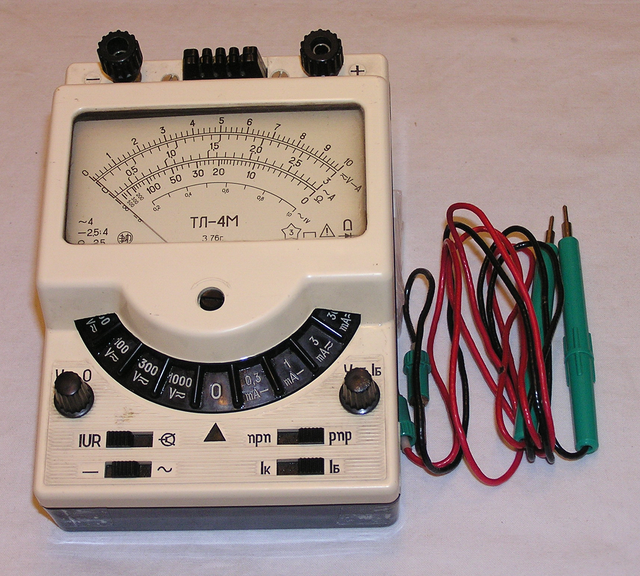

UDSSR – Radio – Elektronika – Narod. ru Bild 782
Herstellungsjahr: 1976
Bezeichnung: Multimeter Modell TL – 4M – A / V / Ohm / Transistortest.
Beschreibung: Das Transistor – Amperemeter – Voltmeter – Tester TI – 4M dient zur Messung von Gleichstrom und Spannung, sinusförmigem Wechselstrom mit einer Frequenz von 50 Hz, sinusförmiger Wechselspannung mit einer Frequenz von 40 – 15.000 Hz,
Gleichstromwiderstand und Transistorparametern.
Technische Daten:
Gleichstrom: 0,1 – 0,3 – 1 – 3 – 30 – 300 – 3000 mA
Wechselstrom: 3 – 30 – 300 – 3000 mA
Gleichspannung: 0,1 – 1 – 3 – 10 – 30 – 100 – 300 – 1000 V
Wechselspannung: 1 – 3 – 10 – 30 – 100 – 300 – 1000 V
Widerstand: Rx 1 = 0,3 k Ω
Rx 10 = 3,0 k Ω
Rx 100 = 30 kΩ
Rx 1000 = 0,3 MΩ
Rx 10 000 = 3,0 MΩ
Transistorparameter: I ko – 0 – 100 µA
I eo – 0 – 100 µA
I ko – 0 – 100 µA
β – o – 500
Gerätefehler: Gleichstrom bis 3 mA = 2,5 %
Gleichstrom bis 3000 mA = 4,0 %
Sinus Wechselstrom bei 50 Hz. = 4,0 %
Gleichspannung max. 4,0 %
Beschreibung und Details aus Original Unterlagen in Russisch ins deutsche übersetzt.
UDSSR – Radio – Elektronika – Narod. ru Bild 782-1
Herstellungsjahr: 1976
Bezeichnung: Multimeter Modell TL – 4M – A / V / Ohm / Transistortest.
Vorbereitung zum Betrieb:
Um korrekte Messergebnisse zu erzielen und Beschädigungen des Geräts während des Gebrauchs zu vermeiden, beachten Sie bitte folgende allgemeine Regeln:
a) Positionieren Sie das Gerät vor der Messung waagerecht
b) Stellen Sie den Zeiger des Geräts mithilfe des Korrektors auf „ 0 “.
c) Stellen Sie die Schalter für Betriebsart, Stromart, Transistortyp und Transistorschaltung auf die gewünschte Position.
d) Stellen Sie den Messbereichsschalter auf die Position, die dem Messwert entspricht. Ist der Messwert auch nur annähernd unbekannt, beginnen Sie die Messung am Maximalwert und nähern Sie sich schrittweise dem geeignetsten Wert.
e) Schließen Sie das Gerät an den Messkreis an und verbinden Sie die Transistoren gemäß der Klemmenmarkierung.
f) Schalten Sie das Gerät nicht ein, solange es mit Strom versorgt wird.
g) Stellen Sie nach Abschluss der Messung den Messbereichsschalter auf „0“ und den Betriebsschalter auf „ I U R “.
Schließen Sie das Gerät mit den mitgelieferten Anschlusskabeln an den Messkreis an.
Strom und Spannungsmessung:
Der Betriebsschalter muss sich in der Position „ I R U “ befinden, der Stromartenschalter in der Position entsprechend der zu messenden Strom- (Spannungs-)Art und der Drehschalter auf dem gewünschten Messbereich (die Schalter für Transistorart und Transistorschaltung sind parallel zueinander angeordnet). Die Messung von Gleichstrom im Bereich von 100 µA und Gleichspannung im Bereich von 100 mV erfolgt mit dem Drehschalter in der Position
„ - 100 mV µA “. Die Messwerte werden an allen Messbereichen abgelesen, mit Ausnahme des Wechselspannungsbereichs „ I B “ und der Wechselstrombereiche.
Die Ablesung erfolgt auf zwei gleich großen oberen Skalen mit Teilungen von 0,1 bis 3 und
0,2 bis 10, die die allgemeine Bezeichnung „ - / ~ V – A “ tragen.
Wird ein Messgrenzwert verwendet, der ein Vielfaches von drei ist
(z. B. 0,3 mA, 3 mA, 30 mA usw.), erfolgt die Ablesung des Messwerts auf einer Skala mit Teilungen von 0,1 bis 3; ist er ein Vielfaches von zehn, erfolgt die Ablesung auf einer Skala mit Teilungen von 0,2 bis 10.
Für die Messgrenze von „ 1 V “ bei Wechselspannung ist eine Skala mit der Markierung
„ ~ 1 V “ vorgesehen. Der Messbereich dieser Skala ist in 8 Teilstriche unterteilt und beginnt bei 0,2 V.
Für Wechselstrom ist eine Skala mit der Markierung „ ~ A “ vorgesehen. Die gesamte Skala entspricht dem Messbereich. Bei einer gleichmäßigen Skala ergibt sich der Wert eines Skalenteils, indem der jeweilige Messbereich durch die Anzahl der Teilungen geteilt wird. Enthält der zu prüfende Stromkreis sowohl Gleich- als auch Wechselspannungskomponenten, wird das Gerät über einen Trennkondensator angeschlossen. In diesem Fall wird nur die Wechselspannungskomponente gemessen.
Beschreibung und Details aus Original Unterlagen in Russisch ins deutsche übersetzt.
UDSSR – Radio – Elektronika – Narod. ru Bild 782-2
Herstellungsjahr: 1976
Bezeichnung: Multimeter Modell TL – 4M – A / V / Ohm / Transistortest.
Widerstandsme
Widerstandsmessungen:
Widerstandsmessungen dürfen nur bei spannungslosen Schaltungen durchgeführt werden. Dies gewährleistet die Genauigkeit der Messergebnisse und verhindert Beschädigungen des Geräts. Die Widerstandsmessungen erfolgen mit einer eingebauten 1,5 -V -Trockenbatterie in den Messbereichen x1, x10 und x100, mit zwei 1,5-V-Batterien im Bereich x1000 und mit einer externen 24 – 30 – V -Gleichspannungsquelle im Bereich x10000.
Die Messung mit den eingebauten Trockenbatterien erfolgt wie folgt:
a) Stellen Sie den Betriebsartenschalter auf „ I U R “, den Stromartenschalter auf „ - “ (Gleichstrom) und den Drehschalter auf den gewünschten Messbereich (Schalterpositionen: Transistortyp und Transistorschaltung – parallel).
b) Schließen Sie die gemeinsamen Anschlüsse „ - “ und „ + “.
c) Stellen Sie den Zeiger mithilfe des Drehknopfs „ bei 0 “ (variabler Widerstand R7) auf Null auf der Ohmmeterskala ein.
d) Öffnen Sie die Klemmen " - " und " + ", schließen Sie den zu messenden Widerstand an diese an und lesen Sie den Wert auf der Skala des Ohmmeters ab.
Der Ohmmeter - Messwert in Ohm muss mit dem entsprechenden Messbereichsfaktor multipliziert werden.
Bei Verwendung einer externen Gleichspannungsquelle wird die Messung wie folgt durchgeführt:
a) Stellen Sie den Messbereich auf 10000 ein (übrige Schalter in derselben Position);
b) Schließen Sie eine 24 – 30 – V - Gleichspannungsquelle an die gemeinsamen Klemmen „ - “ und „ + “ an;
c) Stellen Sie den Zeiger des Ohmmeters mit dem Drehknopf „ Y ct. 0 “ auf Null;
d) Trennen Sie die Spannungsquelle von der Klemme „ + “ und schließen Sie den zu messenden Widerstand an.
Der gemessene Widerstandswert muss mit 10.000 multipliziert werden.
Messungen von Transistorparametern:
Messung des Sperrstroms I ko

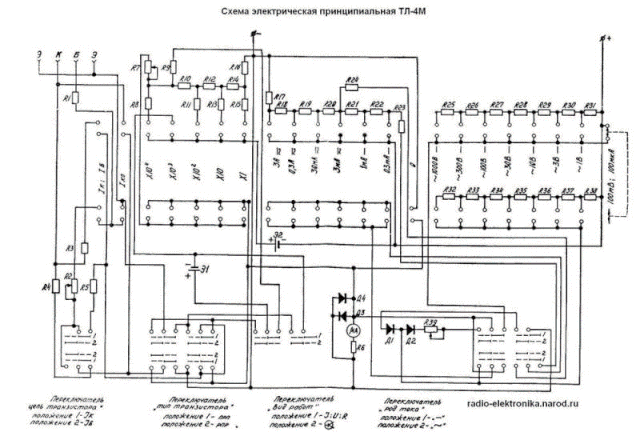

Der Sperrstrom der Kollektor - Strecke wird gemäß dem Schaltplan bei offenem Emitter gemessen.
Stellen Sie die folgenden Schalterstellungen ein:
Betriebsart – auf Transistorstellung, Transistortyp – entsprechend dem zu testenden Transistortyp, Transistorschaltung – auf „ I k “ ; Stromart – auf „ - “ , Scheibe – auf „ I ko “.Der zu testende Transistor wird gemäß der Anschlussbezeichnung (E, K, B, E) angeschlossen – Kollektor an Anschluss „ k “ , Basis an
Anschluss „ b “ .
Der Emitteranschluss ist nicht angeschlossen.
Zum Einsetzen des Transistors drücken Sie den Anschlussknopf und stecken den Transistoranschluss in die Anschlussöffnung.
Die Nadel des Messgeräts zeigt I ko bei der 100-µA-Grenze an.
Messungen von Transistorparametern:
Messung I eo.
Der Sperrstrom des Emitterübergangs wird gemäß der Schaltung mit einem offenen Kollektor gemessen.
Die Schalterstellungen sind dieselben wie bei der Messung von I ko .
Die Basis des Transistors ist mit dem Anschluss „ B “ und der Emitter mit dem Anschluss „ E “ verbunden. Der Kollektoranschluss ist nicht angeschlossen.
Die Nadel des Messgeräts zeigt den Wert von I eo am 100 - µA -Begrenzer an.
Messungen von Transistorparametern:
Messung des Kollektorstroms I KH .
Der Kollektorstrom wird in einer Emitterschaltung mit Nullspannung zwischen Emitter und Basis gemessen (Basis ist mit Emitter verbunden)
Die Schalterstellungen entsprechen denen bei der Messung
von I ko . Basis und Emitter des Transistors sind mit Klemme „ B “ verbunden, der Kollektor mit Klemme „ K “. Die Nadel des Messgeräts zeigt einen I KH -Wert bei einem Grenzwert von 100 µA an.
UDSSR – Radio – Elektronika – Narod. ru Bild 782-3
Herstellungsjahr: 1976
Bezeichnung: Multimeter Modell TL – 4M – A / V / Ohm / Transistortest.
Bestimmung der statischen Verstärkung.
Die statische Verstärkung β wird durch folgende Formel bestimmt:
wobei I k1 der Kollektorstrom bei Kollektorstrom I b1 (erste Messung) ist;
I k2 der Kollektorstrom bei Kollektorstrom I b2 (zweite Messung) ist.
Der Drehschalter wird auf die Position „ I b – I k “ gestellt, der Transistorschalter auf Position „ I b “ und die übrigen Schalter bleiben in der gleichen Position wie bei der
Messung von T ko .
Mithilfe des Drehknopfs „ Y CT . I b “ (variabler Widerstand R 2) wird der Strom
I b auf einen Wert um 60 µA eingestellt (der Skalenendwert entspricht 100 µA).
Ohne den Drehknopf „ Y CT . I b “ zu verändern, wird der Transistorschalter auf Position
„ I k “ gestellt. Der Zeiger des Messgeräts zeigt den Wert I k1 an (der Skalenendwert entspricht 10 mA).
Die zweite Messung wird analog durchgeführt. Stellen Sie den Schalter des Transistorschaltkreises auf die Position „ I b “. Stellen Sie mithilfe des Drehknopfs
„ Y ct · I b “ den Stromwert I b2 bei der ersten Messung nahe an den Wert von
T b1 ein (z. B. I b 2 = 70 μA).
Messen Sie anschließend den Wert von I k2 , nachdem Sie den Schalter des Transistorschaltkreises auf die Position „ I k “ gestellt haben.
Wenn wir beispielsweise mit I b1 = 60 µA I k1 = 8 mA und mit I b2 = 70 µA I k2 = 8,7 mA erhalten, dann ist:
∆I k = 8,7 mA – 8 mA = 0,7 mA = 700 µA
∆I b = 70 µA – 60 µA = 10 µA
Bei allen Transistorparametermessungen wird der Messwert auf der oberen Skala mit Teilungen von 0,2 bis 10 abgelesen. Nach den Messungen muss der Betriebsartenschalter auf „ I U R “ gestellt werden, da die Transistorposition eine Entladung des Elements bewirkt.
Beschreibung und Details aus Original Unterlagen in Russisch ins deutsche übersetzt.
