Kelvin, Bottomley & Barid - Glasgow - Schottland


Zum Vergrößern anklicken - Bild 677
Zum Vergrößern anklicken - Bild 677

Kelvin, Bottomley & Baird – Glasgow – Schottland     Bild 677



Herstellungsjahr:        ca. 1965



Bezeichnung:                Multizellular – Voltmeter bis 2000 Volt.



Beschreibung:



James White,  1824 – 1884 Glasgow fertigte Kelvins Produkte wie das vertikale elektrostatische Voltmeter in verschiedenen Formen. James White war der einzige Hersteller von vielen der 70 Patente von Lord Kelvin. Er gründete sein Geschäft 1849 mit Kelvins finanzieller Unterstützung. White starb 1884, aber seine Firma in Glasgow florierte in den 1960 er Jahren, nachdem sie 1900 den Namen „ Kelvin, Bottomley & Baird „ erhielt.



Im Bild 677 ist ein Instrument für die Demonstration im Schulischen Unterricht dargestellt. Dieses Messgerät wurde von der Fa. Dr. Schuchardt aus Göttingen in Verbindung mit der Fa. Phywe, ebenfalls aus Göttingen gefertigt.



Techn. Daten:



Messwerk:                       Elektrostatisches Messwerk.

Messbereich:                  0 bis 2000 Volt Wechsel / Gleichspannung.

Genauigkeit:                   1,5 %

Betriebslage:                  Senkrecht.

Prüfspannung:              2 000 Volt.



Techn. Daten und Texte zum Teil von Wikipedia.


Zum Vergrößern anklickn - Bild 1
Zum Vergrößern anklickn - Bild 1
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2


Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 4


Kelvin, Bottomley & Baird – Glasgow – Schottland     Bild 677-1



Herstellungsjahr:        ca. 1965



Bezeichnung:                Multizellular – Voltmeter bis 2000 Volt.



Beschreibung:              Das elektrostatische Messwerk ist ein Kondensator mit einer festen und

                                            einer beweglichen Elektrode, mit der die Anzeigevorrichtung

                                            verbunden ist.



Zum Vergrößern anklicken - Bild 5
Zum Vergrößern anklicken - Bild 5

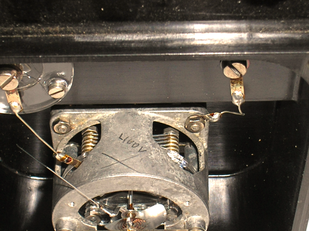

Das Elektrostatische Multizellular – Messwerk wie im Bild 5 dargestellt: wurde in seiner ursprünglichen Form von Lord Kelvin 1824 bis 1907 angegeben. Das Messwerk besteht aus zellenartig angeordneter Metallkammern, zwischen denen je eine leichte Metallnadel spielt, die an einer gemeinsamen Achse befestigt sind. Diese wiederum ist an einem Band aus Bronze aufgehängt.



Wird die zu messende Spannung einerseits an die Kammern, anderseits an die Nadeln gelegt, so erfolgt eine Drehung der Nadeln, bis dem elektrostatisch erzeugten Drehmoment durch die Torsionskraft des Aufhängebandes das Gleichgewicht gehalten wird.



Das ganze Messwerk ist abgeschirmt. Eine kräftige Luftdämpfung bewirkt schwingungsfreie Zeigerstellung.



Durch die besondere Form der Metallkammern wird eine fast gleichmäßige Skalenteilung erreicht. Das Instrument zeigt bei Gleich – und Wechselstrom – auch bei hohen Frequenzen – richtig an.


Kelvin, Bottomley & Baird – Glasgow – Schottland     Bild 677-2



Herstellungsjahr:        ca. 1965



Bezeichnung:                Multizellular – Voltmeter bis 2000 Volt.



Beschreibung:



Techn. Daten:

Das gezeigte Elektrostatische Voltmeter auf Seite 677 ist sowohl für Gleich und Wechselspannung geeignet.

Seine Gebrauchslage ist senkrecht und die Prüfspannung ist mit 2 000 Volt angegeben.

Die Skala des Messgerätes ist als Spiegelskala mit einer nahezu linearen Teilung von 0 … 2000 Volt ausgeführt.

Die garantierte Genauigkeit beträgt etwa 1,5 % vom Skalen – Endwert.



Techn. Daten und Texte zum Teil von Wikipedia u. Hartmann & Braun.
