Messgerät - Telefontechnik


Unbekannter Hersteller


Montagewerkzeug für Freileitungs - Kabelbau der Wehrmacht- Fertigungsjahr 1942
Zum Vergrößern anklicken - Bild 647

Unbekannte   Hersteller.                                           Bild 647



Herstellungsjahr:       1934

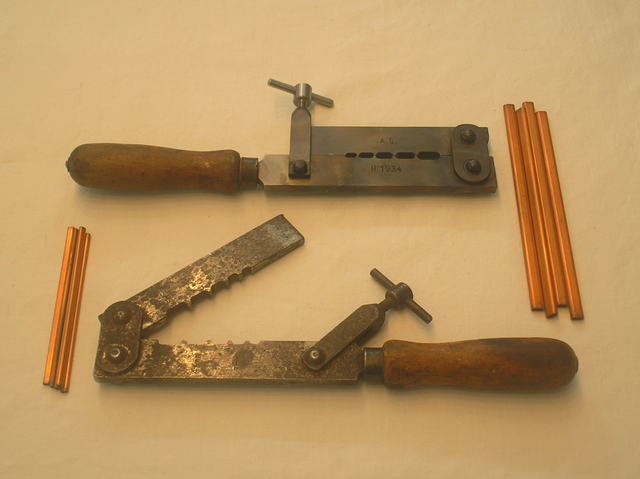

Bezeichnung:                Hebelkluppen für den Freileitungsbau der Wehrmacht.



Beschreibung:              Bronzedrähte werden mittels Kupferröhren verbunden.



                                           Die Drahtenden werden in die entsprechend geformten

                                           Kupferhülsen eingeschoben und unter Verwendung zweier

                                           Hebelkluppen miteinander verdreht.



Beschreibung und Details sind vom Fernmelder – München übernommen.


Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

Im Bild 1 ist eine Transportkiste der Wehrmacht mit Steigeisen, Haltegurt, Hebelkluppe und Hülsen abgebildet.

Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2

Drahtverbindungen werden gewöhnlich mittels Wickellötstelle hergestellt. Siehe Bild 2.

Als Wickeldraht für Eisenleitungen dient verzinkter Eisendraht von 1,7 mm Durchmesser.

Diese Verbindung muss verlötet werden.

Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3

Im Bild 3 sind weitere Kabelverbindungen gezeigt.

Die obere Verbindung ist mit Hülse und drei weitere Verbindungen sind ohne Hülsen, diese werden im

Anschluss noch Verlötet.



Unbekannte   Hersteller.                                        Bild 647-1



Herstellungsjahr:       1934



Bezeichnung:                Hebelkluppen für den Freileitungsbau der Wehrmacht.



Telegraphenleitungen werden zum größten Teil als Freileitungen gebaut. Als Gestänge dienen Holzstangen mit eisernen Traversen b.z.w. eiserne Isolatorenstützen.

Es wird Bronze oder Eisendresht verwendet.



Drahtverbindungen werden gewöhnlich mittels Wickellötstelle hergestellt.     Siehe Bild 2.

Als Wickeldraht für Eisenleitungen dient verzinkter Eisendraht von 1,7 mm Durchmesser.

Diese Verbindung muss verlötet werden.



Beschreibung und Details sind vom Fernmelder – München übernommen.
