Messgerät - Telefontechnik - Bild - 705


Hartmann & Braun - Frankfurt a/M.


Dekaden - Kurbelmessbrücke Wheatstone - Modell MLkt 1
Zum Vergrößern anklicken - Bild 705

Hartmann & Braun Frankfurt a/M                        Bild 705



Herstellungsjahr:        1965



Bezeichnung:                Dekaden - Kurbelmessbrücke nach Wheatstone Modell MLkt 1



Beschreibung:              Abgleich fester Widerstände bei Gleichstrom auf Stillstand des

                                           Galvanometers.



Abgleich flüssiger Widerstände auf Minimum des Nullindikators  z.b.                     Kopfhörer.



Anschluss des Prüflings an die Klemmen 3 und 4 . Bügel zwischen Klemme 7 und 8, sowie 9 und 10 nach Schaltbild 1.



Vor Inbetriebnahme die Arretierung des Galvanometers durch hochziehen des Druckknopfschalters 16 beseitigen. Ist Prüfling kleiner als 0,1 M Ω, dann nur die eingebaute Batterie 4,5 Volt verwenden; ist Prüfling größer als 0,1 MΩ, dann Batterie 20 Volt zusätzlich an Klemme 7 und 8 ( Bügel

entfernen ), anschließen.



Abgleich:

Tausender – Dekade des Messwiderstandes R 1  auf 1, die übrigen drei Dekaden auf Null. Kippschalter von 11 nach 12 ( Grobabgleich ). Verhältniswiderstand R2  :  R 3 ( weiße Zahlen an der linken Kurbel ) von 0,001 auf steigende Werte, bis Galvanometerausschlag unkehrt. Mit Tausender und Hundeter Dekaden weiter grob abgleichen. Mit Zehner und Einer Dekade bei Schalterstellung 13 fein abgleichen.



Messergebniss: R x  =  Verhältniswiderstand mal Messwiderstand.



Kontrolle auf ‚Thermo bzw. Polarisationsspannungen:

Taster 14 drücken ( Kippschalter auf 13 festhalten ! ) Schlägt Zeiger aus, sind derartige Spannungen vorhanden. Zeigerausschlag gilt nun bei nochmalig notwendigem Feinabgleich als neuer Nullpunkt.



Der Zuleitungswiderstand wird eliminiert, wenn an Klemme 9 und 10 ( Bügel entfernen ! ) der zusätzliche Ausgleichswiderstandskasten R 5 ( enthaltend einen Grob und ein Feinregelwiderstand ) angeschlossen wird.



Das für den Prüfling geltende Widerstandsverhältnis an linker Kurbel ( Verhältniswiderstand ) wählen; die freien Enden der Zuleitungen kurzschließen, die Dekaden R 1  auf Null. Einschalten und am Ausgleichswiderstandskasten R 5  den Zuleitungswiderstand feststellen.


Die Kurbeldes Zusatzkastens R 5 und dem gewählten Verhältniswiderstand jetzt unverändert lassen. Grob und Feinabgleich mit den Dekaden wie bei normaler Schaltung.



Schaltung bei Wechselstrom:

Prüfling an Klemme 3 und 4. Summer an Klemme 1 und 8, Nullindikator z.b. Kopfhörer ( H ) an Klemme 2 und 4. In den Summerkreis einen Tastschalter ( T ) einbauen. Batterie und Galvanometerkreis ist abgeschaltet, Kippschalter 11 – 12 – 13 darf deshalb nicht betätigt werden. Schalter 16 hochziehen. Abgleich mit Mess und Verhältniswiderständen wie vorher , jedoch nun auf das Minimum der Nullindikators z.b. Tonminimum im Kopfhörer.



Beschreibung und Technische Details aus der Kurzanleitung im Deckel entnommen.

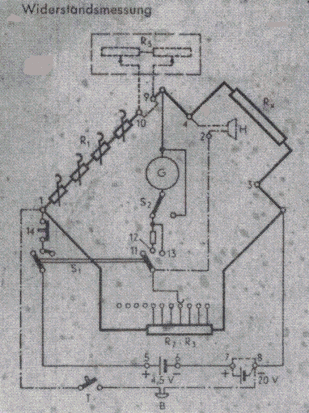

Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

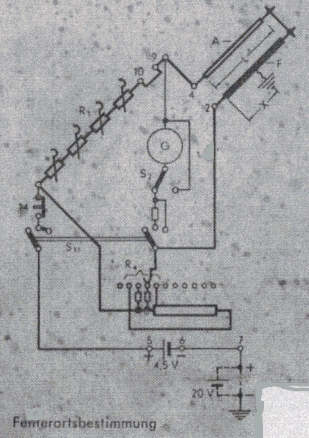

Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2


Hartmann & Braun Frankfurt a/M                      Bild 705-1



Herstellungsjahr:        1965



Bezeichnung:                Dekaden - Kurbelmessbrücke nach Wheatstone Modell MLkt 1



Beschreibung:              Abgleich fester Widerstände bei Gleichstrom auf Stillstand des

                                           Galvanometers.



 Ab gleich flüssiger Widerstände auf Minimum des Nullindikators  z.b.

 Kopfhörer.



Fehlerortsbestimmung:

Fehlerader an Klemme 2, gute Ader an Klemme 4. An Klemme 7  ( Bügel zwischen Klemme 7 und 8 entfernen ) oder falls eine Zusatzbatterie verwendet wird, an deren Minuspol erden. Tausender Dekade auf 1; Zweigwiderstand R 4 ( rote Zahlen und roter Pfeil an linker Kurbel ) mit 1 beginnend auf höhere Werte, bis Zeigerausschlag beim Drücken des Kippschalters auf 12 umkehrt.



Schaltbild 2.



Feinabgleich:



Messergerbnis:

Anderes Galvanometer:



Druckknopfschalter 16 eindrücken. An Klemme 2 und 4 ein Lichtmarken oder Spiegelgalvanometer mit entsprechendem Schutzwiderstand anschließen.



Eingebautes Galvanometer für andere Zwecke:

An Klemme 2 und 4 abgreifen. Druckknopfschalter 16 hochziehen. Schutzwiderstand für Galvanometer in Kippstellung 12 wirksam – Stellung 13 ohne Schutzwiderstand. Alle Kurbeln der Messbrücke auf Null.



Messwiderstand:

Für Fremdzwecke an Klemme 1 und 10 abgreifen. Verhältniswiderstand dabei auf Null.



Beschreibung und Technische Details aus der Kurzanleitung im Deckel entnommen.


Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3

Im Bild 3 ist die Messbrücke im geöffneten zustand mit seinen Bauteilen zu sehen.



Der Holzkasten beinhaltet die 4,5 Volt Taschenlampen - Batterie.
