Messgerät - Telefontechnik - Bild 729
Dr. S. Guggenheimer - Nürnberg
Dr. S. Guggenheimer – Nürnberg Bild 729
Herstellungsjahr: ca. 1930
Bezeichnung: Milliamperemeter von 10 bis 500 m Ampere Schaltbar in vier
Stufen.
Beschreibung: Ein einfaches Aufbau Milli – Amperemeter, das von der damaligen
Reichspost in versch. Prüfschränken in den Ämtern zur Prüfung
der Fernsprechverbindungen diente.
Die Restauration nahm etwas Zeit in Anspruch, da alle vier Shunt - Widerstände R 1 bis R 4 neu Berechnet und neu Hergestellt wurden.
Die Glasscheibe fehlte und die beiden Anschlussschrauben für den Anschluss der Zuleitungen fehlten komplett. Diese wurden neu von innen gut Isoliert nach Außen mittels Hartpapier Dichtungsringe aus dem Sanitärbereich innen und außen mit zwei kleinen Rändelmuttern M 4 mm Verschraubt.
Die beiden großen Rändelmuttern M 4 mm sind auch neu.
Die Beschriftung des Messbereichsumschalters x 1 , x 5 , x 10 , x 50 ist ebenfalls neu hergestellt.
Das Messwerk besitzt keine „ Nullpunkt „ Einstellung durch die Frontscheibe.
Hier musste man die Einstellung am unteren Ende des Messzeigers nach Abnahme der Frontscheibe vornehmen.
Ende 1935 gab es die Verstellung schon Serienmäßig.

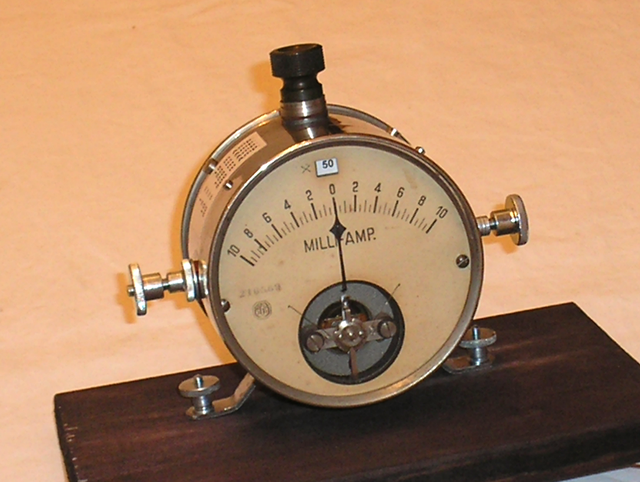

Zum besseren Anschauen ist das Messgerät auf einem Schaubrett Montiert.
Beschreibung und Details sind vom Gerät selbst erstellt.
Im Bild 1 ist das Prinzip Schaltbild vom Milliamperemeter zu sehen.
Im Bild 2 ist das Gerät mit einem Aufkleber mit den Einstellbaren Messbereichen.
