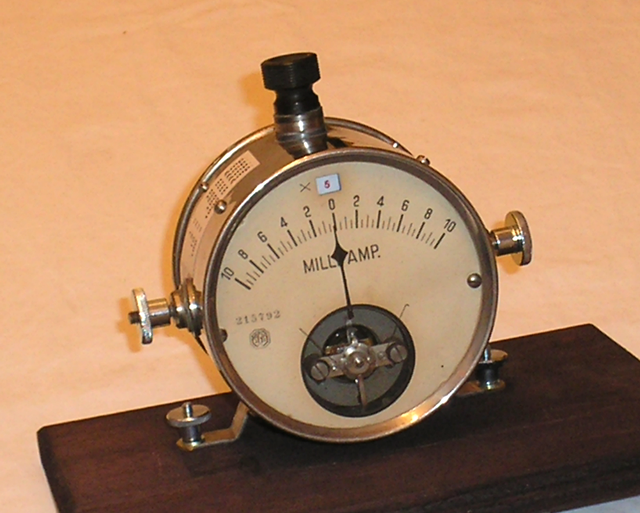

Messgerät - Telefontechnik - Bild 728

Dr. S. Guggenheimer – Nürnberg Bild 728

Herstellungsjahr: ca. 1930

Bezeichnung: Milliamperemeter von 10 bis 1 000 m Ampere Schaltbar in vier

Stufen.

Beschreibung: Ein einfaches Aufbau Milli – Amperemeter, das von der damaligen

Reichspost in versch. Prüfschränken in den Ämtern zur Prüfung der

Fernsprechverbindungen diente.

Die Restauration nahm etwas Zeit in Anspruch, da alle vier Shunt - Widerstände R 1 bis R 4 neu Berechnet und neu Hergestellt wurden.

Die Glasscheibe fehlte und die beiden Rändelmuttern M 4 mm sind auch neu.

Die Beschriftung des Messbereichsumschalters x 1 , x 5 , x 10 , x 100 ist ebenfalls neu hergestellt.

Das Messwerk besitzt keine „ Nullpunkt „ Einstellung durch die Frontscheibe.

Hier musste man die Einstellung am unteren Ende des Messzeigers nach Abnahme der Frontscheibe vornehmen.

Ende 1935 gab es die Verstellung schon Serienmäßig.

Zum besseren Anschauen ist das Messgerät auf einem Schaubrett Montiert.

Beschreibung und Details sind vom Gerät selbst erstellt.

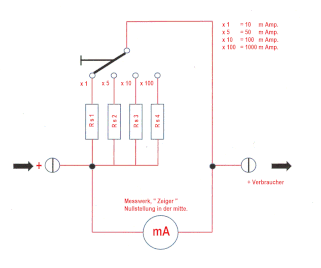

Im Bild 1 ist das Prinzip Schaltbild vom Milliamperemeter zu sehen.

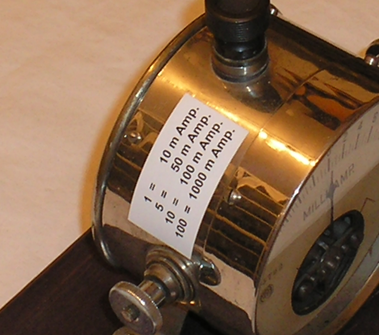

Im Bild 2 ist das Gerät mit einem Aufkleber mit den Einstellbaren Messbereichen.
