Fa. DeTeWe - Deutsche Telefonwerke - Berlin.


Zum Vergrößern anklicken - Bild 380-1
Zum Vergrößern anklicken - Bild 380-1

Fa. DeTeWe – Deutsche Telefonwerke - Berlin     Bild 380



Herstellungsjahr:          1964



Bezeichnung:                  Fernsprechvermittlung  10 Anschlüsse / Ortsbetrieb ( 10 / OB ).



Beschreibung:                Das Gehäuse ist aus Stahlblech.                                                                                                                             An seiner rechten und linken Seite befinden sich Halterungen für den

                                             abnehmbaren Tragegurt und an der linken Seite eine Halterung für

                                             die Handapparategabel.

Die Bedienerseite und Anschluss Seite sind durch Deckel mit gemeinsamen Verschluss spritzwasserdicht verschlossen. Die eingeprägten Sicken der Deckel dienen als Gleitschutz, wenn mehrere Fernsprechvermittlungen / Amtssätze aufeinander gestellt werden.



Das Gehäuse enthält:



- 1    Abfrage – Rufeinschub                                                                                                                                      - 10 Teilnehmereinschübe                                                                                                                                        - 1   Batterieeinschub                                                                                                                                                  - 1   Handapparaten Fach und

- 1   Handapparatengabel                                                                                                                                          - 1   Rückwand mit Anschlussorganen



Die vorstehend genannten Einschübe sind über 8 polige Steckverbindungen mit der Rückwand verbunden und lassen sich durch Entfernen der zwei Halteschienen an der Bedienerseite der Vermittlung – befestigt am Gehäuse mit je einer rot markierten Halteschraube – aus dem Gehäuse herausziehen.



Die Rückwand lässt sich nach dem                                                                                                                        - Herausziehen der Einschübe zur Bedienerseite                                                                                            - lösen der 4 rot markierten Halteschrauben an der Anschluss Seite,   nach hinten aus dem Gehäuse herausziehen.



Text und Details aus Beschreibung vom Bundesamt für Zivilschutz von 1983


Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken

Geräterückwand einmal von außen und einmal von Innen gezeigt mit den jeweiligen Anschlussbuchsen für die Teilnehmer und Anschlusseinheiten wie Rufeinschub, Batterieeinschub und Teilnehmereinschübe.



Zum Vergrößern anklicken
Zum Vergrößern anklicken



Abfrage – Rufeinschub:

                                                                                    Der Abfrage – Rufeinschub enthält:

- Induktor mit Induktorkurbel zum   erzeugen  des Rufstromes - Summer zur akustischen  Anzeige eines Anrufes                    - Summertaste zum Ein und Ausschalten des   Summers





 - Platztaste zum  Einschalten / Abschalten des Abfrage – Rufeinschubes                                             =  gezielten Einschalten / Abschalten der  Abfrage                                                                                         – Rufeinschübe von weiteren Fernsprechvermittlungen 10  Anschlüsse                                             OB, mit denen die Fernsprechvermittlung zu  einer Vermittlungseinrichtung mit 20 bzw.         30 OB – Anschlüsse aufgestockt werden kann.


Zum Vergrößern anklicken
Zum Vergrößern anklicken

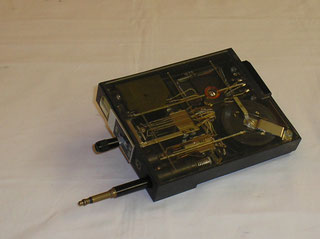

Teilnehmereinschub:

                                                                                Jeder der 10 Teilnehmereinschübe enthält

- 1 Vermittlungsschnur mit Vermittlungsstöpsel  und Schnuraufzug zum Herstellen einer Gesprächsverbindung                                           - 1 Vermittlungsklinke, zum Herstellen  einer Gesprächsverbindung                                - 1 Anruf / Schlussschauzeichen zur                optischen Anzeige                                                    = eines Anrufes                                                                                                                                                             = des Abrufens einer Gesprächsverbindung



 - 1 Abfrage / Ruf und Mithörschalter ( ARM ) zum                                                                                       = Abfragen des Anrufenden Teilnehmers                                                                                                           = Rufen des Teilnehmers                                                                                                                                       = Mithören, ob eine Gesprächsverbindung     zustande gekommen ist



 = Eintreten in bestehende Gesprächsverbindungen, z.B. zur Ankündigung des Trennens   einer Gesprächsverbindung                                                                                                                                   – 1 auswechselbares Beschriftungstäfelchen für die Bezeichnung des angeschlossenen   Teilnehmers.


Zum Vergrößern anklicken
Zum Vergrößern anklicken

 Batterieeinschub:

                                                                                   Der Batterieeinschub enthält 2 x 2   hintereinander geschaltete Batterien               ( Monozellen a. 1,5 Volt ) zur   getrennten   Speisung von                                                              - Mikrofon                                                                     - Summer                                                                       An der Vorderseite des Batteriefaches   befinden sich zwei Buchsenstreifen zum   unverwechselbaren Anschluss                           von Handapparaten  und eines Kopfhörers.


Zum Vergrößern anklicken
Zum Vergrößern anklicken

Handapparat:

Der Handapparat ist zum Transport zusammen mit der aufsteckbaren Handapparatgabel im Handapparatfach des Gehäuses untergebracht.






Zum Vergrößern anklicken - Bild 380
Zum Vergrößern anklicken - Bild 380

Im Bild links dargestellt, OB Feldvermittlung mit 10 Teiligem Blitzschutzkasten,                2 Teiligem Amtszusatz und OB Feldtelefon Sprechstelle.
