Messgerät - Telefontechnik - Bild - 178
Leeds & Northrup Co. Philadelphia
Leeds & Northrup Co. Philadelphia - Pennsylvania Bild 178 Herstellungsjahr: 1948

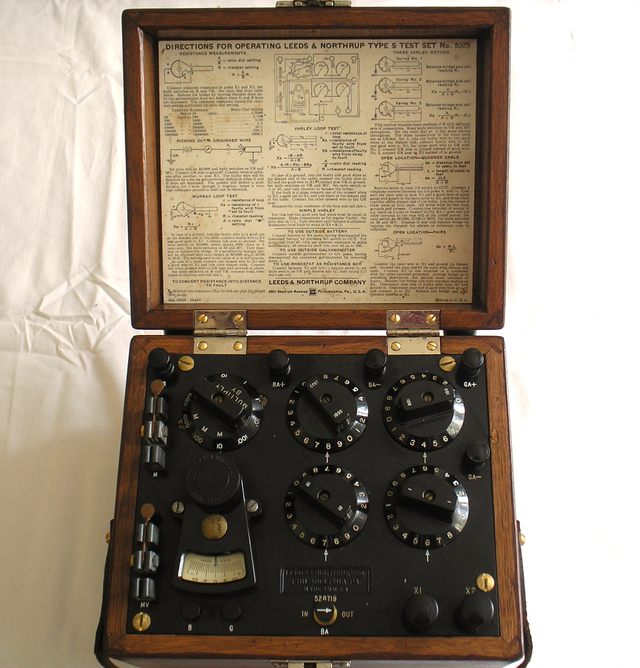

Bezeichnung Test Set Typ. 5- S - Messbrücke nach Wheatstone.
Die Messbrücke Typ 5300 – S ist ein Multifunktions – Messgerät.
Seine Anwendung findet in der Fernmeldetechnik seine Verwendung bei der Fehlersuche an Kabeln.
Auszug von Originalbeschreibung ins Deutsche übersetzt von 1948
Messmethoden:
Widerstandsmessung bis 10 MΩ
Messung von Erdungsfehlern
Murray Schleifenprüfung ( Kurzschluss oder Erdschluss ).
Varley Schleifenprüfung ( Kurzschluss oder Erdschluss ), einfache Varley Schleifenmessung.
Externe Versorgungsspannung mit bis zu 60,0 Volt Extern mit Vorwiderstand. Für Spannungen extern über 45,0 Volt bis 200,0 Volt wird ein sep. Widerstand in Höhe von 40,0 Ω / Volt in Reihe mit der Batterie geschaltet.
Sep. Verwendung vom eingebauten Galvanometer.
Widerstandsregelung als Sep. Dekade nutzen. ( ½ Watt pro Spulenwicklung ).
Messungen in Vierleiter b.z.w. Zweileiter Systemen ( Kurzschluss oder Erdschluss ).
Auszug von Originalbeschreibung ins Deutsche übersetzt von 1948
