Messgerät - Elektrotechnik


Fa. Metrawatt AG - Nürnberg

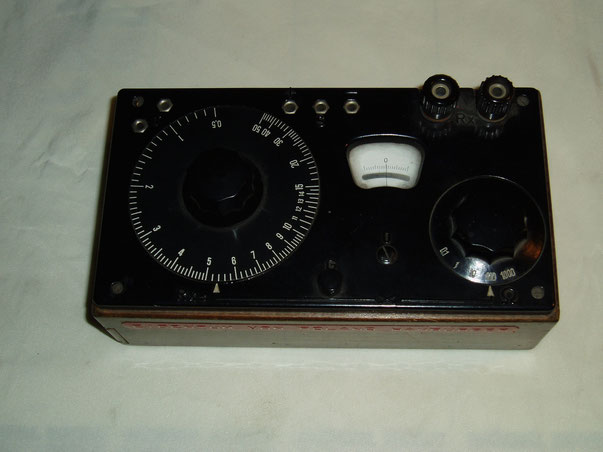

Neuberger  Schleifendraht Messbrücke nach Wheatstone
Zum Vergrößern anklicken - Bild 39

Fa. Metrawatt AG - Nürnberg                                    Bild 39



Herstellungsjahr:          1942



Bezeichnung:                  Messbrücke TAVO - TM - nach Wheatstone.



Beschreibung:                Die Messbrücke wird mit einer Taschenlampen – Batterie 4,5 Volt.



betrieben. Durch ein Zusatzgerät wurde die Messbrücke über die eingebaute 4,5 Volt Batterie mit Wechselspannung in höhe von 40 Volt + - 800 Hz versorgt. Bei

Messung mit Gleichspannung wird das eingebaute Galvanometer verwendet und

bei Wechselspannung wird ein Telefonhörer angeschlossen.

Die Messbrücke befindet sich in einem edlen Holzgehäuse mit einem Fach zur

Aufnahme der 4,5 Volt Batterie.



Techn. Daten und Details aus Originalbeschreibung von 1942


Fa. Metrawatt AG - Nürnberg                                    Bild 39-1



Herstellungsjahr:          1942



Bezeichnung:                  Messbrücke TAVO - TM - nach Wheatstone.

Beschaltung der Messbrücke zum Messen des Erdungswiderstandes von Blitzableitern oder Fernmeldeanlagen. Messung erfolgt mit Wechselstrom          ( Summer und Kopfhörer ).

Für die  Bezeichnung   " Summer "

steht auch die Bezeichnung Funkeninduktor oder Wagnerscher Hammer.

Eine Beschreibung der Funktion eines Funkeninduktors: siehe unten.


Die Messung von einem Blitzableiter wird mit Hilfe von zwei Hilfserdern mit der Bez. E 2 und E 3 zur Haupt - Blitzableiter Erde mit der Bez. E 1 vorgenommen. Die Blitzableiter Fangeinrichtung muss zur Messung von der Haupt Erde mit der Bez. E 1 abgetrennt werden. Der Widerstand ( Hilfserder  E 1 - zur Haupt Erde E 2 und E 3 werden nacheinander gemessen. Ihre Ergebnisse werden nun mit der Formel:


Formel



Rechenbeispiel:



R 1 = a 10,0 Ohm

R 2 = b 20,0 Ohm



Ergibt nach der Formel einen gesamtwiderstand  c  =  6,66667 Ohm.



Achtung:



Die beiden Anschlußkabel, einmal vom Hilfserder ( E 2 b.z.w. E 3 und von der Messbrücke zur Trennstelle ) müssen in die Berechnung des Gesamt Erdungswiderstandes eingerechnet werden.

Sie sind vor der Messung mit Hilfe der Messbrücke genau auszumessen.

Z.b. Widerstand der beiden Messkabel  =  0,65 Ohm so ist dieser Wert mit dem Gesamtwiderstand " c " von 6,66667 Ohm zu addieren.                                         6,66667 Ohm

                                                                                   +    0,65        Ohm

Ergibt ein gesamtwiderstand von:                             7,317      Ohm  Gesamtwiderstand.



Der errechnet Wert von 7,317 Ohm ist der Widerstand von der Blitzableiter Haupt Erde " E 1 "



Techn. Daten und Details aus Originalbeschreibung von 1942


Funkeninduktor:        Ist ein Gerät zur Umwandlung von Gleichstrom in Wechselstrom hoher Spannung.  Ein Funkeninduktor besteht aus einer Spule mit Kern, Primär und Sekundär und einem Unterbrecher dem sogen. Wagnerscher Hammer. Durch die Wirkung des Unterbrechers werden bei angelegter Gleich Spannung Wechselstromimpulse auf die Primärspule gegeben. In der Sekundärspule werden durch elektromagnetische Induktion Wechselspannungsstöße hoher Intensität erzeugt. Diese Wechselspannungsgröße diente als Messspannung.


Fa. Metrawatt AG - Nürnberg                                    Bild 39-2



Herstellungsjahr:          1942



Bezeichnung:                  Messbrücke TAVO - TM -  nach Wheatstone.

Techn. Daten und Details aus Originalbeschreibung von 1942


Zum Vergrößern anklicken - Bild 708
Zum Vergrößern anklicken - Bild 708

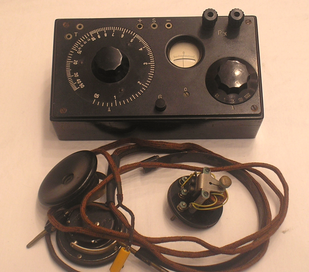

Fa. Metrawatt AG - Nürnberg                                    Bild 708



Herstellungsjahr:          1942



Bezeichnung:                  Messbrücke TAVO - TM - nach Wheatstone mit Originalem Summer

                                              zur Erzeugung von Wechselspannung aus der Eingebauten

                                              4,5 Batterie.



Beschreibung:                Die Messbrücke wird mit einer Taschenlampen – Batterie 4,5 Volt.




Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

Funkeninduktor: Ist ein Gerät zur Umwandlung von Gleichstrom in Wechselstrom hoher Spannung. Ein Funkeninduktor besteht aus einer Spule mit Kern, Primär und Sekundär und einem Unterbrecher dem sogen. Wagnerscher Hammer. Durch die Wirkung des Unterbrechers werden bei angelegter Gleich Spannung Wechselstromimpulse auf die Primärspule gegeben. In der Sekundärspule werden durch elektromagnetische Induktion Wechselspannungsstöße hoher Intensität erzeugt. Diese Wechselspannungsgröße diente als Messspannung.





Fa. Metrawatt AG - Nürnberg                                    Bild 708-1



Herstellungsjahr:          1942



Bezeichnung:                  Messbrücke TAVO - TM - nach Wheatstone mit Originalem Summer

                                              zur Erzeugung von Wechselspannung aus der Eingebauten

                                              4,5 Batterie.



Beschreibung:                 Auszug aus der Bedienungsanleitung von 1942.



Messung des Widerstandes fester Leiter mit Gleichstrom ohne Summer und Kopfhörer.



1.   Zu Messenden Widerstand an die Klemmbuchsen Rx anschließen. Klemmen fest

      anziehen.

2.  Bereichschalter der erwartenten Widerstandsgröße entsprechend einstellen.

3.  Druckknopf unter dem Nullinstrument drücken und Skalenscheibe so lange drehen, bis

      der Zeiger des Nullinstrumentes auf  " 0 " steht und sich auch bei mehrmaligem kurzen

      Drücken des Druckknopfes nicht mehr bewegt.



Bleibt der Zeiger des Nullinstrumentes während des Durchdrehens der Skalenscheibe dauernd links vom Nullstrich, so ist der Bereichschalter auf den nächst niederen, bleibt er dauernd rechts, auf den nächst höheren Bereich umzuschalten. Dabei muss die Batterie so eingesetzt sein, dass bei abgeschaltetem " Rx " der Zeiger nach rechts ausschlägt.



4.  Nachdem der Zeiger des Nullinstrumentes durch Drehen der Skalenscheibe genau auf den

      Nullstrich eingestellt worden ist, wird der Skalenwert auf der Skalenscheibe gegenüber

      der Marke abgelesen und mit dem am Bereichschalter eingestellten Faktor multipliziert .

      Das Produkt ergibt den gemessenen Widerstandswert.



Bei Messung kleinerWiderstände kann der Widerstand der Zuleitungen nicht mehr vernachlässigt werden. Man messe diese für sich, indem mann die freien Enden der Zuleitungen kurzschließt, und ziehe den gemessenen Widerstandswert vom Gesamtergebnis ab.

Ist bei Messung großer Widerstände, die in Schalterstellung x 1000 gemessen werden müssen, eine größere Messgenauigkeit erwünscht, so kann die Taschenlampenbatterie aus dem Holzkasten entfernt und dafür eine Gleichstromquelle höherer Spannung z.B. eine Anodenbatterie, an die Buchsen " S " ( Pluspol ) und " - " angeschlossen werden. Zur vermeidung von Überlastungen darf jedoch die Spannung 60 Volt nicht überschreiten.




Fa. Metrawatt AG - Nürnberg                                    Bild 708-2



Herstellungsjahr:          1942



Bezeichnung:                  Messbrücke TAVO - TM - nach Wheatstone mit Originalem Summer

                                              zur Erzeugung von Wechselspannung aus der Eingebauten

                                              4,5 Batterie.



Beschreibung:                 Auszug aus der Bedienungsanleitung von 1942.



Messung des Widerstandes elektrolytischer Leiter mit Wechselstrom ( mit Summer und Kopfhörer ).



Die Wechselstrommessung ist bei elektrolytischen Leitern, wie galvanische Elemente, Akkumolatoren usw., zur Vermeidung von Fehlern durch Polarisation notwendig.

Die Messung wird jedoch mit folgenden Ergänzungen und Änderungen durchgeführt:



zu 1.   Der Kopfhörer ist in die mit " T " bezeichneten Buchsen, der Summer in die mit +  S  -

            bezeichneten Buchsen zu stecken.

            Die einstelschraube am Summer ist langsam nach unten zu Drehen, bis der Summer

            anspringt und im Kopfhörer ein klarer Ton zu hören ist. Beim herrausdrehen der

            einstellschraube ist die Batterie ausgeschaltet.



zu 3.   Der Druckknopf ist nicht zu drücken. Das Nullinstrument wird nicht benutzt, sondern

             die Skalenscheibe wird solange verdreht, bis der Ton im Kopfhörer verschwindet

             ( Minnimum ). Verschwindet der Ton nicht ganz, sondern ergibt sich ( bei hohen

             Ohmwerten ) ein breites Minimum, so kann die Genauigkeit  der Messung dadurch

             verbessert werden, dass man an der Skalenscheibe zwei Skalenwerte rechts und links

             vom Minimum abliest, für die der Ton im Kopfhörer gleiche Lautstärke hat. Der

             Mittelwert dieser beiden Skalenwerte ist der gesuchte Messwert.



Techn. Daten und Details aus Originalbeschreibung von 1942
