Messgerät - Elektrotechnik
Metrawatt Nürnberg - Bayern

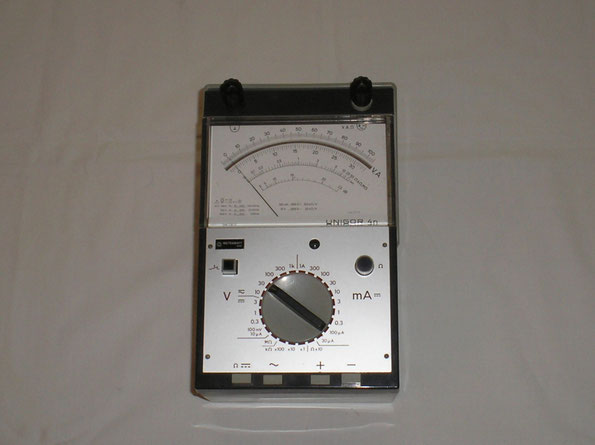

Fa. Metrawatt – AG – Nürnberg Bild 248
Herstellungsjahr: 1973
Bezeichnung: Multimeter Typ. UNIGOR 4 n.
Beschreibung: Die Geräte der Serie UNIGOR n entsprechen den höchsten
Ansprüchen auf dem Gebiet der Analogen Vielfach – Messgeräte.
Auf Grund der Erfahrung mit den weltweit bestens bewährten
Geräten der Serien UNIGOR s und UNIGOR p wurde das Vielfach –
Messgerät UNIGOR 4 n mit folgenden besonderen Eigenschaften
entwickelt.
1: Großer Messbereichsumfang durch 35 Messbereiche ohne Zubehör 2: Wahl sämtlicher Bereiche mit nur einem Schalter 3: Messartwahl und Umpolung mit Tastenschalter 4: Nur ein Klemmenpaar für alle Messungen 5: hoher Innenwiderstand von 100 kΩ/V bei Gleichstrom und 20 kΩ/V bei
Wechselstrom
6: Minimaler Frequenzeinfluss im Bereich von 10 kHz bis 100 kHz 7: Spannband – Messwerk, erschütterungsfest, reibungsfrei, geringer
Eigenverbrauch 8: Gemeinsame lineare 110 mm Flutlichtskala für alle Gleichstrom und
Wechselstrombereiche 9: Umfassender Überlastungsschutz ohne Hilfsspannung durch Schutzschalter, Schmelzsicherung, Überspannungsableiter, Glimmlampen, Schutzdioden 10: Widerstandsmessung bis 50 MΩ mit einer Speisung von eingesetzter genormter
Monozelle, Endausschlag bei offenen Klemmen 11: Einfache Prüfung von Dioden und Transistoren durch Umpolung der
Prüfspannung bei Widerstandsmessung mit Tastenschalter 12: Übersichtlicher, servicefreundlicher Aufbau mit gedruckten Schaltungen 13. Formschönes Gehäuse mit einschiebbarem Tragegriff
Techn. Daten aus Beschreibung von 1973.
Im Bild 1 ist die Messspitze mit Messgerät Modell Unigor 4 n zu sehen.
Im Bild 2 ist die Messspitze zu sehen.
Fa. Metrawatt – AG – Nürnberg Bild 248-1
Herstellungsjahr: 1973

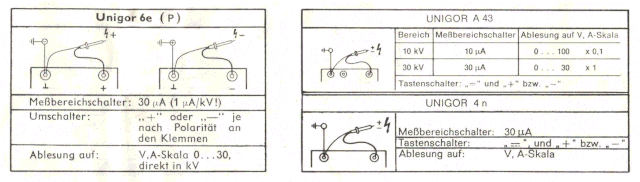

Bezeichnung: Multimeter Typ. UNIGOR 4 n mit Hochspannungs Messkopf Modell
GE 4196 bis 30 k Volt.
Fa. Metrawatt – AG – Nürnberg Bild 248-2
Herstellungsjahr: 1973
Bezeichnung: Multimeter Typ. UNIGOR 4 n mit Hochspannungs Messkopf Modell
GE 4196 bis 30 k Volt.
