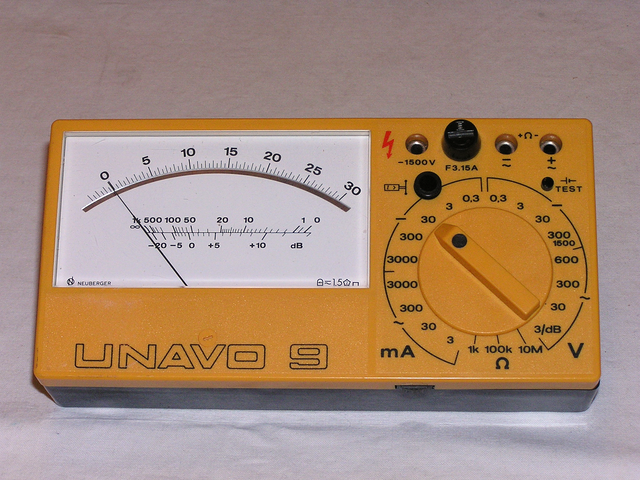

Josef - Neuberger München Bild 781
Herstellungsjahr: 1976
Bezeichnung: Universal – Multimeter – Modell Unavo 9
Beschreibung: Dies Gerät ist ein Drehspul – Vielfach – Messinstrument für Strom, - Spannung – und Widerstandsmessungen mit 24 Messbereichen. Zur Gleichrichtung des Wechselstromes werden Germanium – Dioden verwendet.
Messwerk:
Das Messwerk ist ein spitzengelagertes, stoßunempfindliches Drehspul – Messwerk mit
doppelt gefederter Systemlagerung.
Durch geringes Systemgewicht, hochwertigen Dauermagnetwerkstoff und kräftiges
Drehmoment hat das Messwerk eine hohe mechanische Güte und günstige
Dämpfungseigenschaften.
Es besitzt eine durch Schlitzschraube zu betätigende „ Nullpunkt – Korrektion „.
Skala:
Sämtliche Strom- und Spannungsbereiche sind auf einer einzigen
60 – teiligen Spiegelskale ( 30 Striche und 30 Halbstriche ) ablesbar.
Diese erlaubt ein gutes Interpolieren. Die lineare Teilung gilt nicht nur bei Gleichstrom - ,
sondern auch bei Wechselstrom – Messungen.
Dadurch sind Ablesefehler ausgeschlossen.
Die Skale hat drei Teilungen. Die obere Teilung 0 … 30 ist für die Strom – und
Spannungsmessungen bei Gleichstrom und Wechselstrom, die mittlere Teilung „ ∞ … 0 „ für
die Widerstandsmessungen, die untere Teilung für Pegelmessungen bestimmt.
Beschreibung und Details aus Original Unterlagen Fa. Neuberger von 1976
Josef - Neuberger München Bild 781-1
Herstellungsjahr: 1976
Bezeichnung: Universal – Multimeter – Modell Unavo 9
Beschreibung: Dies Gerät ist ein Drehspul – Vielfach – Messinstrument für Strom, - Spannung – und Widerstandsmessungen mit 24 Messbereichen. Zur Gleichrichtung des Wechselstromes werden Germanium – Dioden verwendet.
Messbereiche:
Für alle Messbereiche ( Ausnahme 1500 Volt - ) werden die gleichen Buchsen verwendet.
Somit können Strom und Spannungen sowie Widerstandsmessungen unmittelbar
nacheinander, ohne Umstecken durchgeführt werden.
Für den Bereich 1500 V – ist die Buchse aus Sicherheitsgründen separat ausgebildet.
Gleichspannung: 0,3 – 3 – 30 – 300 – 1500 V.
Gleichstrom: 0,3 – 3 – 30 – 300 – 3000 mA.
Wechselspannung: 3 – 30 – 300 – 600 V.
Wechselstrom: 3 – 30 – 300 – 3000 mA.
Widerstand: 0 …. 1 k Ω ( Ω x 1 ).
0 ….. 100 kΩ ( Ω x 100 ).
0 ….. 10 MΩ ( Ω x 10 000 ).
Pegelmessung: - 20 dB ….. + 12 dB Ablesung direkt Messbereich 3 V ~
0 dB ….. + 32 dB Ablesung + 20 dB „ 30 V ~
+ 20 dB ….. + 52 dB Ablesung + 40 dB „ 300 V ~
Beschreibung und Details aus Original Unterlagen Fa. Neuberger von 1976
Gleichstrommessung:
Gleichspannungsmessung:
Gleichspannungsmessung:
Achtung: Aus Sicherheitsgründen ist die Buchse 1500 V – separat ausgebildet. Während der Messung darf das Gerät nicht berührt werden !
Außerdem dürfen bei dieser Messung nur Prüfspitzen mit entsprechender Isolation benutzt werden.
Wechselstrommessung:
Wechselspannungsmessung:
Widerstandsmessungen:
Widerstand: Beide „ Ω „ Buchsen kurzschließen. Mit Widerstands – Drehknopf „ P „ Zeiger auf „ O „ am rechten Ende der Widerstandsskala einstellen.
Ist dies nicht mehr möglich, so sind die Batterien verbraucht und müssen ersetzt werden.
Kurzschluss beseitigen und den zu messenden Widerstand „ R x „ anlegen.
Den Widerstandswert an der Ω - Skala ablesen und mit Messbereichsfaktor multiplizieren.
Anmerkung: Bei jedem Wechseln des Ohm – Messbereiches muss die „ Nullstellung " der Ohmskala kontroliert werden.
Beschreibung und Details aus Original Unterlagen Fa. Neuberger von 1976
Josef - Neuberger München Bild 781-2
Herstellungsjahr: 1976
Bezeichnung: Universal – Multimeter – Modell Unavo 9
Beschreibung: Dies Gerät ist ein Drehspul – Vielfach – Messinstrument für Strom, - Spannung – und Widerstandsmessungen mit 24 Messbereichen. Zur Gleichrichtung des Wechselstromes werden Germanium – Dioden verwendet.

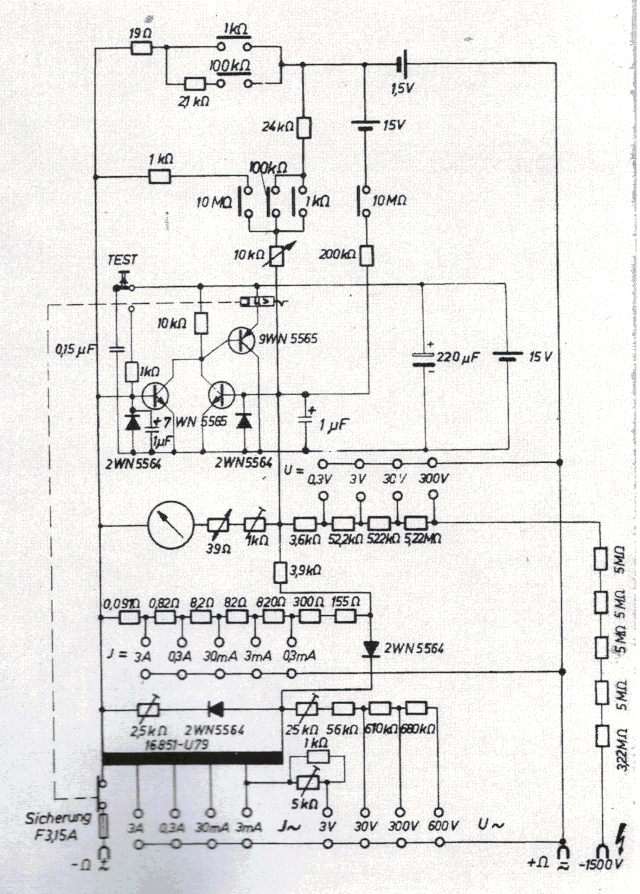

Schaltplan vom Unavo 9:
Beschreibung und Details aus Original Unterlagen Fa. Neuberger von 1976
