Gebr. Ruhstrat Göttingen                                          Bild 691



Herstellungsjahr:       ca. 1935



Bezeichnung:               Universal  - Messbrücke Modell KMB für Widerstände und

                                           Kapazitäten.



Beschreibung:              Zur Speisung der Messbrücke dient eine im Boden eingelassene und

                                           leicht auswechselbare Taschenlampen – Batterie mit 4,5 Volt.



Soll die Messbrücke stationär aufgebaut werden, dann empfiehlt sich, statt der eingebauten Taschenlampen – Batterie einen 4 Volt Akku an die mit „ Batterie „ bezeichneten Klemmen anzuschließen.



Die Einschaltung erfolgt durch einen Kippschalter.



Zum Messen von festen Widerständen wird der Umschalter auf „ G „ gestellt und der zu Messende Widerstand an die mit „ Rx „ bezeichneten Klemmen angeschlossen.



In diesem Falle dient das eingebaute Galvanometer als „ Null – Instrument „, welches durch Drücken der Messtaste eingeschaltet wird und durch eine halbe Drehung für Dauereinschaltung feststellbar ist.



Technische Daten und Details sind von der Original Beschreibung entnommen.

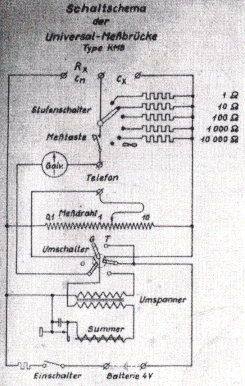

Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

Die Wahl des Messbereiches erfolgt durch den Stufenschalter 1 – 10 000 Ω . Soll ein anderer Vergleichswiderstand verwendet werden, so ist der Stufenschalter auf „ ∞ „ zu stellen und der Widerstand an die Klemmen zwischen „ Cx „ zu legen. Der Widerstand des zu messenden Widerstandes ist bei Stromlosigkeit des Galvanometers abzulesen und mit dem gewählten Messbereich zu multiplizieren.

Das Messen von Flüssigkeitswiderständen erfolgt mit „ Summer und Telefon „ als „ Null – Instrument. Der Umschalter ist auf „ T „ zu stellen. Anschluss des Messhörers oder Telefon an die Klemmen mit „ Telefon „ bezeichneten Klemmen.

Für das Messen von Kapazitäten ist noch eine weitere Klemme „ Cx „ vorgesehen. Der Stufenschalter ist in Stellung „ ∞ „ und der Umschalter auf „ T „ zu stellen.

Vergleichskapazitäten sind nicht eingebaut, der Anschluss der Vergleichskapazitäten muss an die Klemmen „ Cn „ b.z.w. „ Rx „ vorgenommen werden. Die Messung erfolgt mit Summer und Telefon wie vorstehend.



Zum Nachregulieren des Summers ist die Metallkappe vom Summer zu entfernen und an der oben befindlichen Rändelmutter einzustellen.



Technische Daten und Details sind von der Original Beschreibung entnommen.

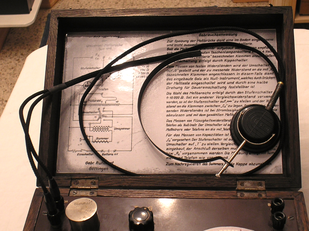

Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2

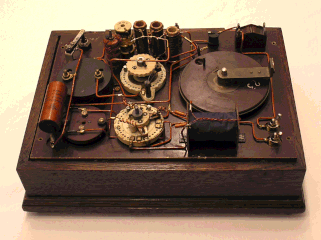

Für die Inbetriebnahme der Messbrücke musste ein Widerstand von 1 000 Ohm in Bereich des Stufenschalters ersetzt werden.



Weiterhin ist die Runde Skalenscheibe neu gefertigt worden und auf die Grundplatte neu verklebt.






Technische Daten und Details sind von der Original Beschreibung entnommen.


Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 4


Technische Daten und Details sind von der Original Beschreibung entnommen.
