Messgerät - Elektrotechnik


Dr. S. Guggenheimer - Nürnberg

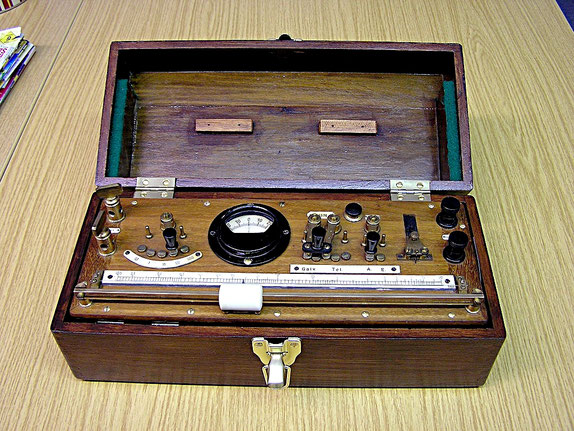

Messbrücke Wheatstone von Guggenheimer Nürnberg Fertigungsjahr 1903
Zum Vergrößern anklicken - Bild 319

Dr. S. Guggenheimer Nürnberg                                Bild 319



Herstellungsjahr:        1920



Bezeichnung:                 Schleifendraht Messbrücke nach Wheatstone



Beschreibun:                 Schleifen Draht Messbrücke mit Galvanometer, Induktorium

                                            und Telefon.



Eine Universelle Schleifendraht Messbrücke für Gleich und Wechselspannung. Die Benötigte Gleichspannung wurde durch eine 3 teilige Kastenbatterie mit 4,5 Volt entnommen.

Bei Messungen mit Wechselspannung wird  die Gleichspannung mit Hilfe des Induktoriums

( Funkeninduktor ) erzeugt.



Das Batteriefach ist seitlich durch eine Schiebelade  zu Öffnen.



Funkeninduktor:        Ist ein Gerät zur Umwandlung von Gleichstrom in Wechselstrom hoher Spannung.  Ein Funkeninduktor besteht aus einer Spule mit Kern, Primär und Sekundär und einem Unterbrecher dem sogen. Wagnerschen Hammer. Durch die Wirkung des Unterbrechers werden bei angelegter Gleich Spannung Wechselstromimpulse auf die Primärspule gegeben. In der Sekundärspule werden durch elektromagnetische Induktion Wechselspannungsstöße hoher Intensität erzeugt. Diese Wechselspannungsgröße diente als Messspannung.



Bei Ausführung der Messung wird der zu bestimmende Widerstand an die mit „ WX „ bezeichnete Klemme angeschlossen. Der 2 polige Umschalter wird je nachdem, ob die Messung mit Gleichstrom oder Wechselstrom ausgeführt werden soll, in die  Stellung  Galvano  oder Tel.  gedrückt. Der 1 polige Umschalter wird für Gleichstrom in die Stellung      „ A „  und bei Wechselstrom in die Stellung  „ E „ gedrückt. Nun wird der Gleitkontakt am Messdraht verschoben, bis bei Gleichstrommessungen das Galvanometer keinen Ausschlag mehr zeigt und bei Messungen mit Wechselstrom im Telefon   ( Kopfhörer ) ein  Ton – Minimum eintritt.



Ist der Ausschlag bez, Ton auf diese Weise nicht zum Verschwinden zu bringen, so ist der Stufenschalter  ( Messbereich von  „ 0,1 – 1000 „  )  auf eine andere Stufe zu Stellen. Und der Gleitkontakt wie vorher zu betätigen bis der Galvanometerausschlag, resp. Der Ton im Telefon, verschwindet.



Ist dies der Fall und ist die Einstellung am Messdraht „ a „ ( z.b. a. = 2,5 ),

die Stellung des Stufenschalters S = „ s „ ( z.b. s = 10 ), ist der gesuchte Widerstand    X = a mal s

( im Beispiel X = 2,5 mal 10 = 25 Ω ).



Techn. Daten  vom Gerät selbst im Original.


Dr. S. Guggenheimer Nürnberg                          Bild 319-1



Herstellungsjahr:        1920



Bezeichnung:                 Schleifendraht Messbrücke nach Wheatstone



Beschreibung:               Bilder vor der Restauration.




Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken


Dr. S. Guggenheimer Nürnberg                          Bild 319-2



Herstellungsjahr:        1920



Bezeichnung:                 Schleifendraht Messbrücke nach Wheatstone



Beschreibung:               Bilder nach der Restauration.


Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklcken
Zum Vergrößern anklcken


Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken


Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken
Zum Vergrößern anklicken


Dr. S. Guggenheimer Nürnberg                          Bild 319-3



Herstellungsjahr:        1920



Bezeichnung:                 Schleifendraht Messbrücke nach Wheatstone



Beschreibung:               Das Gerät wurde von einem Schweden per. Mail Namens Lars A.

                                             aus Gävle angeboten. Nach ein paar Bilder stand fest, das Gerät

                                             musste ich haben. Der Preis war die übernahme der Versandkosten

                                             in Höhe von 40,0 Euro.

Das Gerät wurde einer gründlichen Restauration unterzogen , da einige Teile nicht mehr vorhanden oder nicht Funktionierten.

6 Wochen Arbeit und Nerven zeigten dennoch Erfolg.

Das Gerät ist wieder Funktionstüchtig.

Hierführ nochmals Danke an Lars A. aus Gävle - Schweden.
