Messgerät - Elektrotechnik - Bild - 452
PGH " Melodie " Klingental Sachsen - DDR
PGH „ Melodie „ Klingental – Sachsen - DDR Bild 452
Herstellungsjahr: 1979

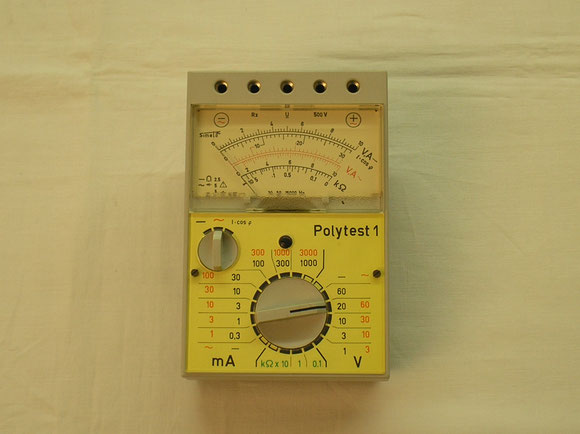

Bezeichnung: Multiprüfer Polytest 1 - Schulmessgerät für Polytechnik.
Beschreibung: Das Schülermessgerät Polytest 1 ist speziell als Teil des SEG – Systems für den Physikunterricht in der Polytechnischen Oberstufen entwickelt worden. Sie sind jedoch auch für viele andere Aufgaben gut geeignet. Es ist ein Vielfachmessgerät zum Messen der Stromstärke und Spannung im Gleich und Wechselstromkreis, des Ohm’schen Widerstandes bei direkter Anzeige des Messwertes, der Wirkstromstärke und damit der Wirkleistung bei bekannter Spannung im Wechselstromkreis.
Darüber hinaus können in allen Gleichstrom und Gleichspannungsbereichen durch elektrische Verschiebung des Zeigers in Mittelpunktlage Ausschläge nach beiden Seiten erreicht und damit positive und negative Werte ohne Veränderung des Anschlusses gemessen werden.
Von besonderem Vorteil beim Gebrauch des Messgerätes ist die elektrisch abgesicherte Stoßüberlastbarkeit des Messwerkzweiges und Stromüberlastschutz durch eine auswechselbare Feinsicherung.
Techn. Daten:
Gleichspannung: 0,3 bis 60 Volt
Gleichstrom: 0,3
bis 1000 m Ampere
Wechselspannung:
3,0 bis 60 Volt
Wechselstrom: 1,0 bis 3000 m Ampere
Widerstand: 1,0 – 10,0 – 100
kΩ
Cos φ:
300 – 1000 – 3000 m Ampere
Frequenzbereich: 30 Hz bis 15 kHz.
Prüfspannung: 2000 Volt
Messwerk: Spitzengelagertes Drehspul
Messwerk ( 150 µA. )
Techn. Daten von Original Beschreibung von 1979.
