Messgerät - Elektrotechnik - Bild - 390
DDR - Produktionen
DDR - V E B - Anemometerbau - Dresden. Bild 390
Herstellungsjahr: ca.1980
Bezeichnung: Anemometer oder auch als Windmesser bekannt.
Beschreibung: Als Anemometer oder Windmesser werden verschiedene
Messinstrumente zur lokalen Messung der Geschwindigkeit eines
Strömungsfeldes bezeichnet, insbesondere der Windgeschwindigkeit.

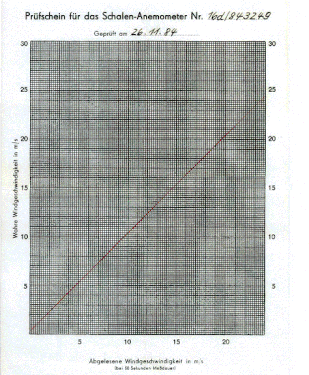

Techn. Daten und Beschreibung aus Original Unterlagen von 1987.
Zur Geschichte:
1846 wurde von dem Astronomen Thomas Romney Robinson durch ein von ihm entwickeltes Anemometer mit Halbkugelschalen die Windgeschwindigkeit gemessen.
Sein Model von 1848 links im Bild
Diese Konstruktion hatte zunächst nur zwei solcher Schalen, später wurden dann zwecks gleichmäßiger Drehkraft ein weiteres Schalenpaar überkreuz dazu angeordnet. Dieser Typ eines Anemometers ist als Schalenanemometer noch heute für Meteorologische Messungen im Gebrauch. Es dürfte die bekannteste Bauform eines Anemometers sein.
Zwischen 1845 und 1862 wurde das Messgerät mit einem Rotations – Zählwerk und einem Schalter erweitert, mit dem das Zählwerk ein und ausgekoppelt werden konnte.
Diese Apparatur wurde später noch um eine Rückstellmöglichkeit erweitert, mit der der Zähler des Zählwerkes auf „ null „ gestellt werden konnte.
Die Bilder zeigen ein Modernes Anemometer aus dem Jahre 1980 mit dem oben Beschriebenen Rotations – Zählwerk mit Rückstelltaste. Zu Beginn der Messung wird über Tastendruck ein Uhrwerk mit 50 Sekunden Laufzeit gestartet und nach der Zeit wird die Rotationswelle von den Halbschalen getrennt. Der Messwert wird Mechanisch gespeichert bis eine weitere Messung erfolgt. Die Skala ist bis 10 m/sek. direkt ablesbar und ein weiteres Zählwerk erweitert den Messwert beim überlauf mit x 10 / 20 / 30 / 40.
Techn. Daten und Beschreibung aus Original Unterlagen von 1987.
DDR - V E B - Anemometerbau - Dresden. Bild 390-1
Herstellungsjahr: ca.1980
Bezeichnung: Anemometer oder auch als Windmesser bekannt.
Beschreibung: Als Anemometer oder Windmesser werden verschiedene
Messinstrumente zur lokalen Messung der Geschwindigkeit eines
Strömungsfeldes bezeichnet, insbesondere der Windgeschwindigkeit.
Techn. Daten und Beschreibung aus Original Unterlagen von 1987.
