Messgerät - Elektrotechnik - Bild 718

Chauvin & Arnoux - Frankreich Bild 718

Herstellungsjahr: ca. 1938

Bezeichnung: Multimeter bis 600 Volt und 150 Ampere AC / DC

Beschreibung: Ein Tragbares Multimeter aus der Bunker – Anlage der

Maginot – Line Michelsberg Frankreich.

Das Mess und Prüfgerät für die Unterhaltung der Elektrischen Versorgung der Bunker

Anlage habe ich bei einem Besuch in Bitch 2017 entdeckt und Erworben.

Leider war es in keinem Brauchbaren Zustand und wurde komplett überarbeitet.

Die Messkabel und Prüfschnüre sind Neuanfertigungen im alten Stil…….

Technische Daten und Beschreibung sind der Kurz Anleitung von

der Innenseite entnommen.

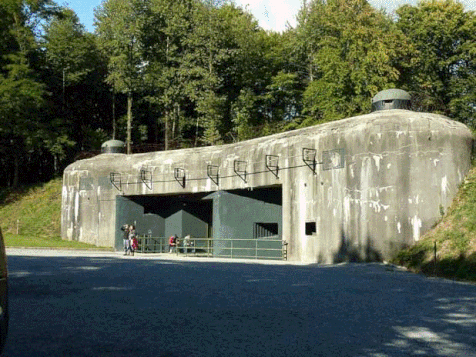

Im Bild 1 ist die Bunker - Anlage Michelsberg - Bitch von Aussen zu sehen.

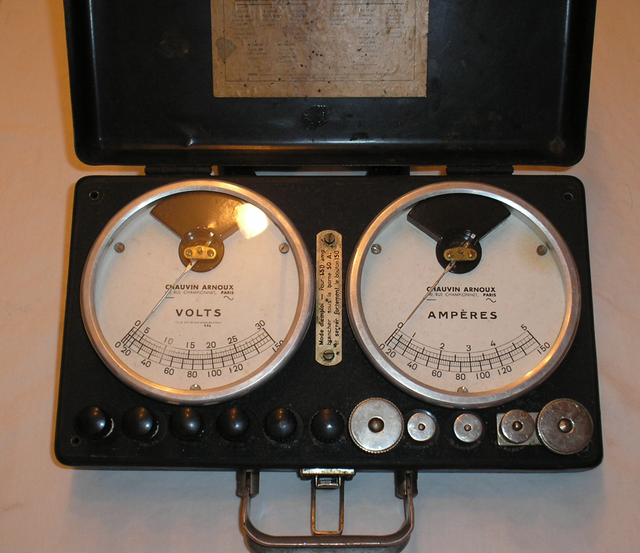

Im Bild 2 ist die Innenseite des Messgerätes gezeigt. Ein sehr einfacher Elektrischer sowie Mechanischer Aufbau

Beide Messwerke sind Weicheisen Dreheisen Messwerke mit Edelstein Lagerung.

Technische Daten:

Gleich und Wechselspannung:

7,5 V, 30,0 V, 150,0 V, 300,0 V. 600,0 Volt.

Gleich und Wechselstrom:

5,0 A, 15,0 A, 50,0 A, 150,0 Ampere.

Im Bild 3 ein Messwerk ohne Glasabdeckung zu sehen.

Über dem Messwerk ist die Kammer für die Messzeigerdämpfung zu sehen. Eine Messzeiger „ Nullpunkt „ Verstellung ist nicht vorhanden.

Die Skalen sind aus Bedrucktem Papier gefertigt.
