Messgerät - Telefontechnik - Bild 731
Dr. S. Guggenheimer - Nürnberg
Dr. S. Guggenheimer – Nürnberg Bild 731
Herstellungsjahr: ca. 1935
Bezeichnung: Telefon Widerstands - Prüfgerät Wm 0,5 M - Modell 29 bis 500 000
k Ohm
Beschreibung: Ein einfaches Prüfgerät für versch. Arten von Messungen über ein
Telefon Prüfschrank Modell 29 aus den Jahren von 1931.
Beschreibung und Details mit Hilfe von SIG – und teils selbst erstellt.
Im Bild 1 ist ein kleiner Prüfschrank 29 aus dem Jahre 1930 zu sehen. Oben als aufbaugerät ist das Widerstands Messgerät Wm 0,5 M zu sehen.
Im Bild 2 ist das Widerstands Messgerät Wm 0,5 M auf einem Schaubrett im Restauriertem Zustand
zu sehen.
Hier jedoch ohne eine Einstellschraube für die
„ Nullpunktjustage „ des Messzeigers an der Frontseite.
Betriebsspannung 24 Volt DC.
Dr. S. Guggenheimer – Nürnberg Bild 731-1
Herstellungsjahr: ca. 1935
Bezeichnung: Telefon Widerstands - Prüfgerät Wm 0,5 M - Modell 29 bis 500 000
k Ohm
Der Prüfschrank wurde ab 1931 von der Fa. Richard Bosse & Co. – Berlin für kleine bis mittlere Ämter bis 1 000 Fernsprechanschlüssen hergestellt. Mit diesem Prüfschrank wurden die wichtigsten Prüfungen und Messungen wie beim großen Prüfschrank 27 durchgeführt, jedoch in abgespeckter Form.
Beschreibung und Details mit Hilfe von SIG – und teils selbst erstellt.

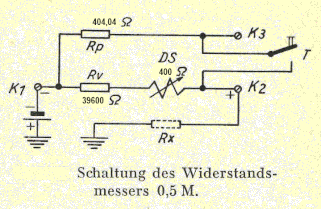

Im Bild 3 ist der Stromlaufplan des Messwerkes dargestellt. Die Spule „ Rp „ mit 404,04 Ohm war fehlerhaft und wurde nachgefertigt, sowie die Frontscheibe aus Glas wurde erneuert, so dass die Funktion wieder hergestellt werden konnte.
Hierfür sei noch einmal Dank an die Sammler- und Interessengemeinschaft für das historische Fernmeldewesen Sig ( Wählamt - Worphausen ) Herrn S. Wohltmann.
Beschreibung und Details mit Hilfe von SIG – und teils selbst erstellt.
