Messgerät - Elektrotechnik - Bild - 471
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 471
Herstellungsjahr: 1960
Bezeichnung: Zündkreisprüfer ZEB / AW
Beschreibung: Dieser Zündkreisprüfer ist für den Bergbau zugelassen.
Das Messgerät verfügt über einen magnetischen Nebenschluss, der es
erlaubt bei nachlassender Batterie das Messwerk zu Eichen.
Das Messbereich erstreckte sich von 0 bis 1 000 Ω.
Als Messspannung diente eine 1,5 Batterie die nur mit einem Spezialschlüssel eingebaut werden konnte.
Aufgrund der Anforderung nach Nr. 3.6.1 Abs. 124 und 129 der Anlage1 der 1. Sprengverordnung gilt:
Die Max. Messstromstärke darf nicht wesentlich von dem typenspezifischen Wert abweichen; sie darf nicht mehr als 25 mAmpere betragen.
Beschreibung und Details vom Gerät selbst erstellt.

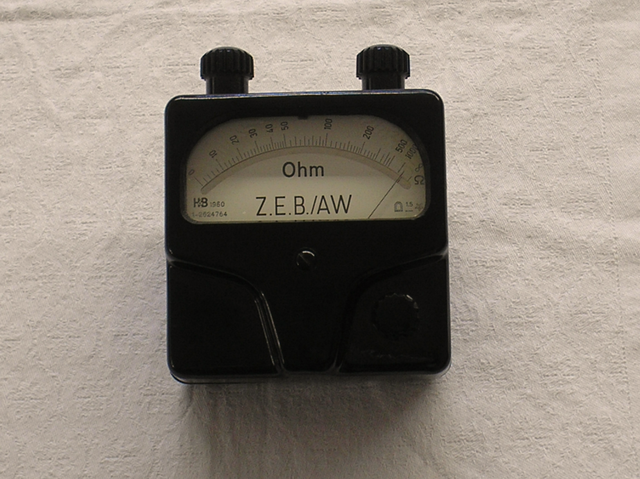

Im Bild 1 gezeigt, Gerätevorderseite mit Skala von 0 bis 1 000 Ohm.
Im Bild 2 gezeigt, Geräterückseite mit Batteriefach und entspr. Batterie.
Im Bild 3 gezeigt, der Spezialschlüssel zum Öffnen des Batteriefaches.
Beschreibung und Details vom Gerät selbst erstellt.
